cad阵列怎么用

CAD阵列包含矩形阵列和环形阵列，今天就跟大家分享阵列的使用方法；

工具/原料

电脑

AutoCAD软件

矩形阵列

1、打开CAD绘制一个如下图示的形状；

2、在菜单栏找打"修改-阵列”并点击；

3、跳出阵列窗口，点击下图所示“选择对象”；

4、然后选择图中的圆圈，选好后按空格键；

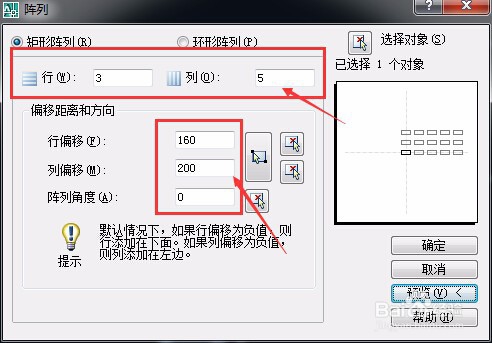

5、按下图填写好偏移的数据；

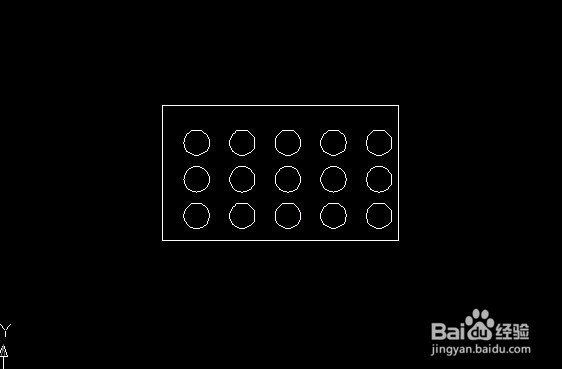

6、点击右下角的确定，就完成矩形阵列了。

环形阵列

1、CAD绘制一个下图形式的图形；

2、在菜单栏找到“修改-阵列”点击；

3、在阵列窗口选择“环形阵列”；

4、点击选择对象选项；

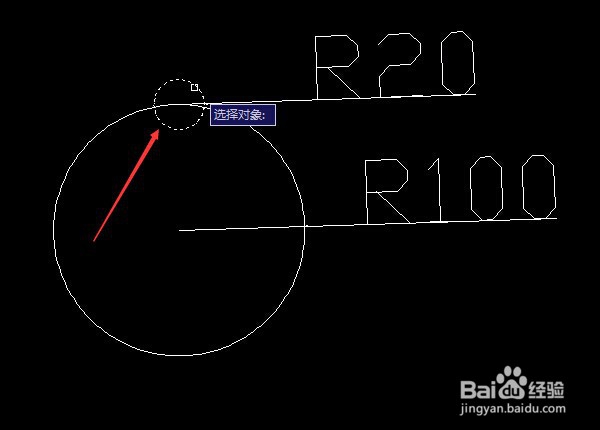

5、在绘图界面选择小圆，选好后按键盘空格键；

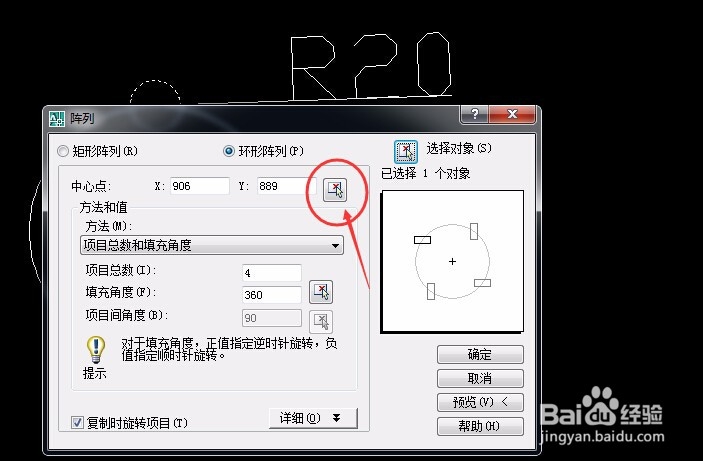

6、回到阵列窗口，按下图方式选择中心点；

7、选择大圆的中心点为旋转圆心；

8、项目总数为“6”，然后点击确定。

9、环形阵列就完成了。
