DHL-100B回路电阻测试仪使用说明书

第一章：概述

目前，接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥，而这类电桥的测试电流仅罪焐芡拂mA级，难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。为此，电力部标准SD301—88《交流500KV电力设备交接和预防性试验规程》和新版《电力设备预防性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定，以确保试验结果准确。

DHL-100B回路电阻测试仪是根据中华人民共和国最新电力执行标准DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。

第二章：用途

该仪器适用于高压开关接触电阻（回路电阻）的高精度测量，同样适用于其它需要大电流、微电阻测量的场合。

第三章：性能特点

1．大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

2．抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

3．使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

4．携带方便：体积小、重量轻。

第四章：技术指标

1．测量范围：1～1999μΩ

2．分辨力：1μΩ

3．测试电流：DC50A、100A两档固定输出

4．测量精度：0.5%±1d

5．工作方式：连续

6．显示方式：三位半LCD

7．工作电源：AC220V±10%50Hz

8．工作环境：温度-10℃～40℃；湿度≤80%RH

9．体积：380×350×260mmPP3

10．重量：5kg（不含附件）

第五章：面板结构

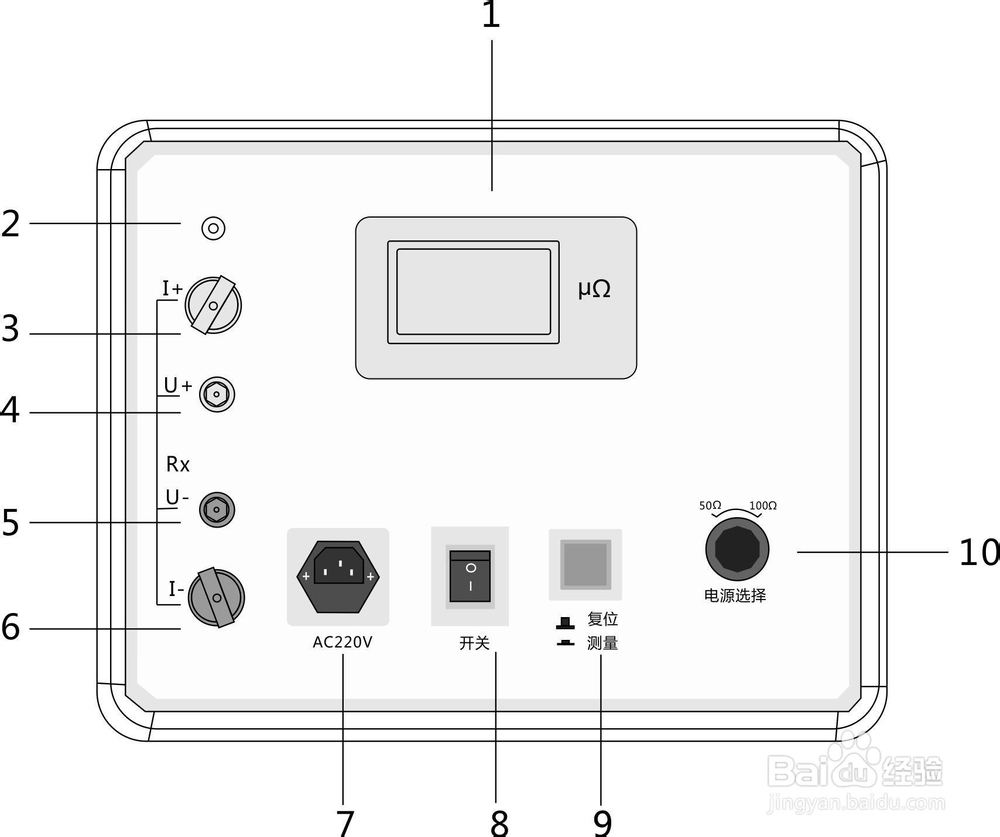

图一面板布局图

u面板功能介绍：

第六章：工作原理

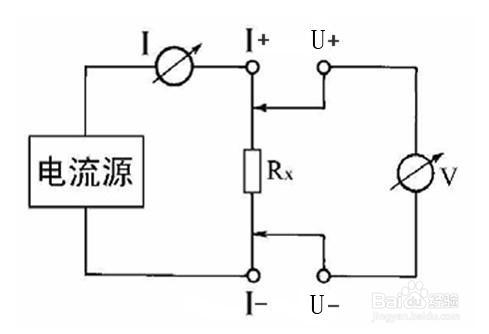

本仪器采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。

由电流源经“I+、I-”两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“U+、U-”两端口(也称V型口)取出，由电压表V读出。通过对I、U的测量，就可以算出被测电阻的阻值。

第七章：操作方法

1．按图三接线方法接线。

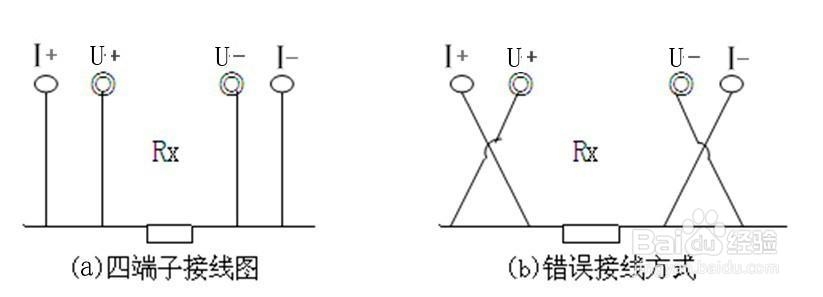

图三四端子接线图

2．仪器面板与测试线的连接处应扭紧，不得有松动现象。

3．应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。

4．检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。

5．调节“电流选择”旋钮，选择要选用的电流档位，然后按下“测量”键此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程。

6．测量完毕，断开电源开关，将测试线夹收好，放入附件包内。

第八章：故障现象及排除

第九章：注意事项

1.使用仪器前请仔细阅读说明书。

2.请按照说明书上正确的接线方法接线。

3.本仪器不得测试带电回路中的回路电阻。

4.仪器在使用中必须可靠的接地。

5.电流线用户不得随意更换。

6.仪器不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐蚀性的气体。
