AutoCAD二维绘图训练三

1、如下所示，打开AutoCAD2012软件 ，新建一空白的CAD文件，另存为：AutoCAD二维绘图训练三

2、如下所示，输入rec，回车，激活矩形命筠沭鱿漆令，鼠标单击一下，指定第一个角点，输入50,50，回车，完成正方形的绘制。

3、如下所示，输入c，回车，激活圆命令，点击正方形的角点，输入25，回车，画好一个圆。

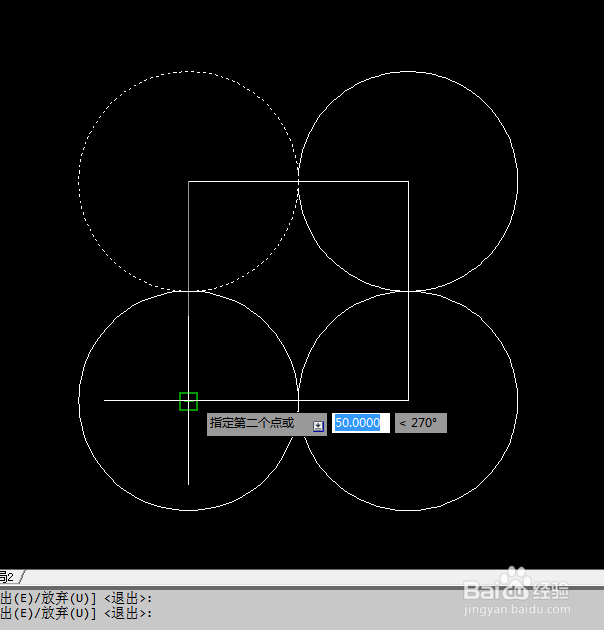

4、如下所示，输入O，回车，激活复制命令，指定基点，点击圆心，然后单个点击正方形的四角，最后一次回车，结束复制。

5、如下所示，输入tr，回车，单击鼠标右键，激活修剪命令，快速修剪掉正方形外面的圆弧。

6、如下所示，输入h，回车，激活填充命令，点击“添加拾取点”，在要填充的地方点击鼠标左键，回车，然后设置样例为纯色，指定颜色，点击确定，重复操作五次，给图形指定五种颜色。

7、如下所示，选中所有的线段，点击‘delete’，删除掉。！！！至此，本次CAD二维绘图训练结束。
