UG10.0如何建模象棋棋子“将”

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

2、如下图所示，1、点击工具栏中的 拉伸 图标，激活 拉伸 命令。2、点击基准坐标系中的 XZ平面 ，就能直接进入草图。

3、如下图所示，成功进入草图，自动激活轮廓禅旄褡瘦命令，从坐标原点为起点开始画一个矩形，然后激活圆弧命令，以矩形右边线的两个端点为圆弧的两端点画一个圆弧，然后就快速修剪道药苍嗓命令，将矩形的右边线修剪掉，然后激活快速尺寸命令，标注尺寸长15、宽10，圆弧圆心距离边线5，然后手动调整圆弧的形状，最后点击“完成”，退出草图。

4、如下图所示，回到旋转对话框，选择Z轴为旋转轴，看着预览效果点击“确定”。

5、如下图所示，1、点击工具栏中的 旋转 图标，激活旋转命令，2、点击基准坐标系中的“XZ平面”，直接进入草图。

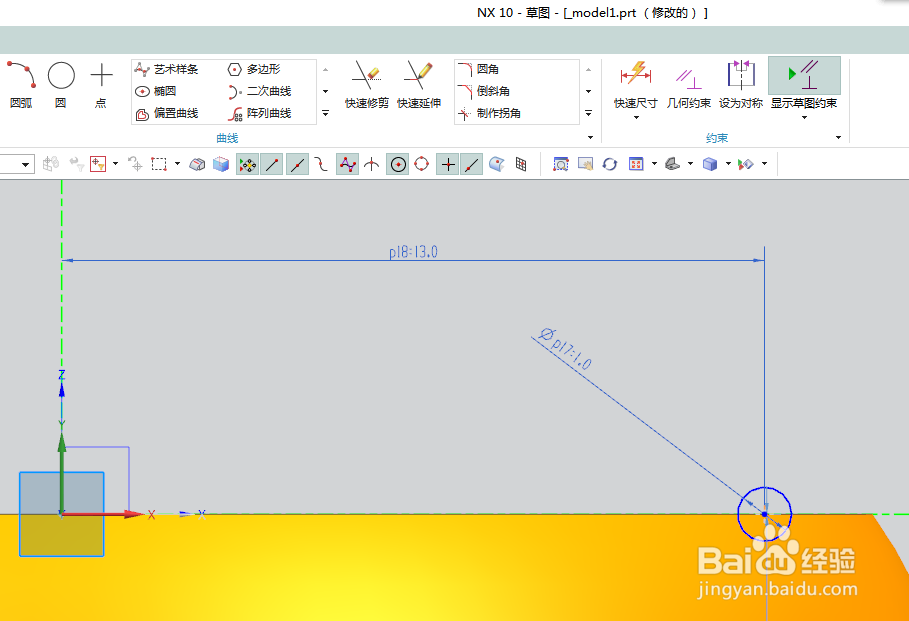

6、如下图所示，成功进入草图，激活圆命令，在横轴上任取一点为圆心画一个小圆，双击修改圆的直径为ø1.0，圆心距离纵轴13.0，点击“完成”退出草图。

7、如下图所示，回到了旋转对话框，再一次以Z轴为旋转轴，同时布尔求差，看着预览效果，点击“确定”。

8、如下图所示，进行边倒圆操作。1、点击工具栏中的 边倒圆 图标，激活该命令，2、选择实体中所有需要边倒圆的边线，3、对话框中设置半径为0.5，4、点击“确定”。

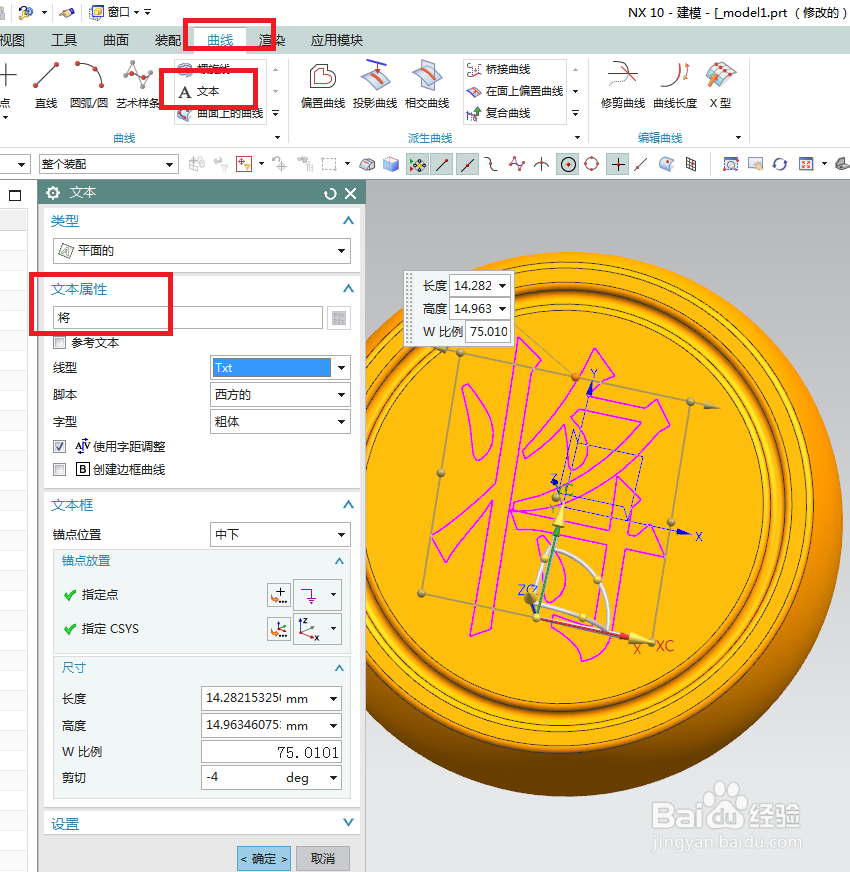

9、如下图所示，创建文字“将”。1、点击标鞑民略锈题栏中的“曲线”，2、点击工具栏中的“文本”，3、对话框中，类型默认“平面的”，文本属性输入“将”，设置好线型字体，4、在工作区域选择一个位就女蒿鸳置放置好文字，然后手动移动位置，调整字体大小，看着文字的大小合适了，点击“确定”，完成文本的创建。

10、如下图所示，1、点击工具栏中的“拉伸”图标，激活拉伸命令，2、截面选择刚刚的文字“将”，3、看着预览效果，调整文字方向，4、设置拉伸距离2.0，从0开始限制，5、布尔求差。

11、如下图所示，看见设计树中的两个红色框选没有，将这两项全部隐藏好。

12、如下图所示，1、执行【菜单——插入——平孰胨噤偏置/缩放——偏置曲面】，2、“偏置曲面”对话框，设置距离0.001（尽量小点，但是不能为0），3、将整个凹进去的“将”字所有的面向内偏置，4、点击“确定”。

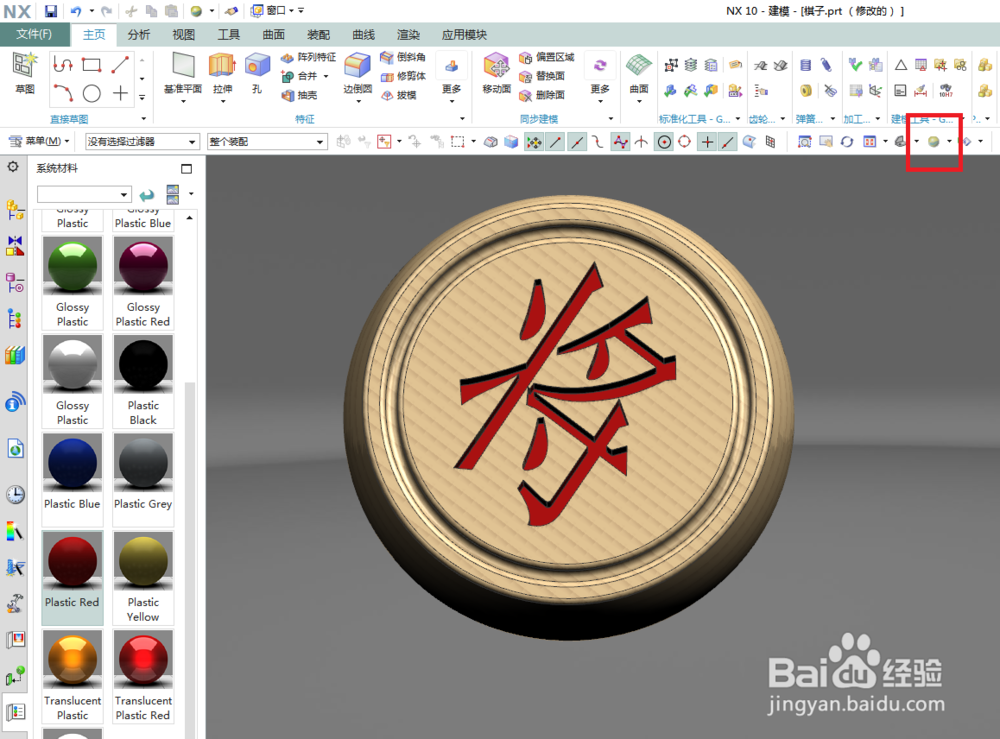

13、如下图所示，设置好背景环境，将显示设置为“艺术外观”，然后指定实体一种木纹线，指定偏置曲面红色，然后就有了下图中的效果，这是没有进行渲染的效果的。————至此，象棋棋子建模完成。
