如何把CAD的平面图导进电路板画图软件中

2025-04-22 16:00:23

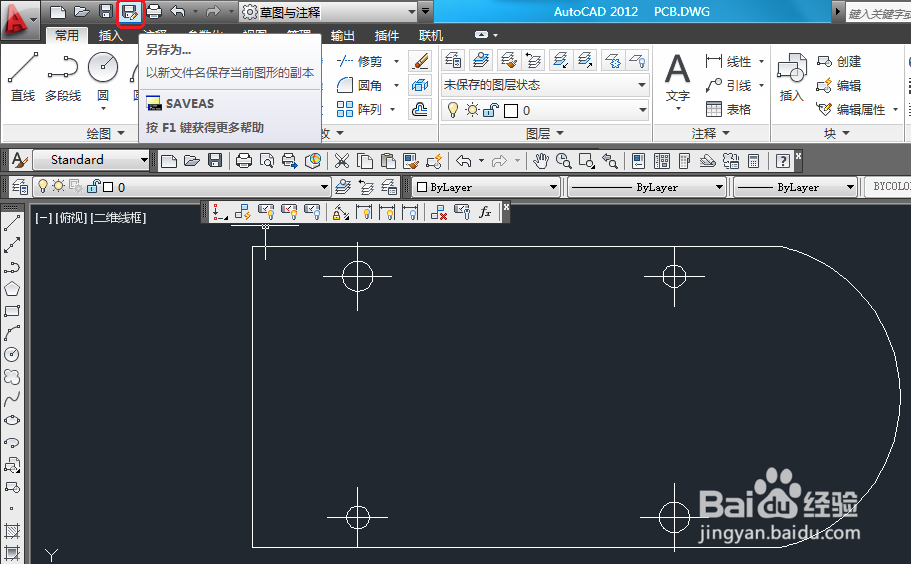

1、第一步:使用AutoCAD打开结构工程师画的电路板平面图文件。后缀名为“.DWG”的文件。如下图所示:

如何把CAD的平面图导进电路板画图软件中

2、第二步:打开文件后。点击“另存为”在弹出的“图像另存为”对话框里面,保存文件类型中,下拉选中为“AutoCAD 2000/LT2000.DXF(*dxf)”类型。然后点击“保存”。如下图所示:

如何把CAD的平面图导进电路板画图软件中
如何把CAD的平面图导进电路板画图软件中

3、第三步:打开Altium Designer画图软件。点击工具栏中的“文件”,再点击“导入”。如下图所示:

如何把CAD的平面图导进电路板画图软件中

4、第四步:在弹出的“Import File”对话框中,选中自己在AutoCAD中“另存为”文件后缀名为“.dxf”的文件。然后点击打开。

如何把CAD的平面图导进电路板画图软件中

5、第五步:在弹出的“从AutoCAD输入”对话框 中。勾选“mm”,然后确定。

如何把CAD的平面图导进电路板画图软件中

6、第六步:到此时,电路板的外形已到进电路板设计软件。

如何把CAD的平面图导进电路板画图软件中
