CAD2019怎样绘制零件剖切图

2025-04-29 04:07:37

1、1.绘制出辅助直线，设置颜色、线型。

2、2.以直线中心为圆心绘制圆。

3、3.在圆的右边绘制一个矩形，修剪多余的线段。

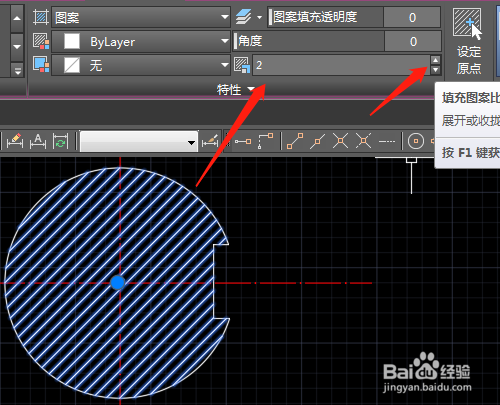

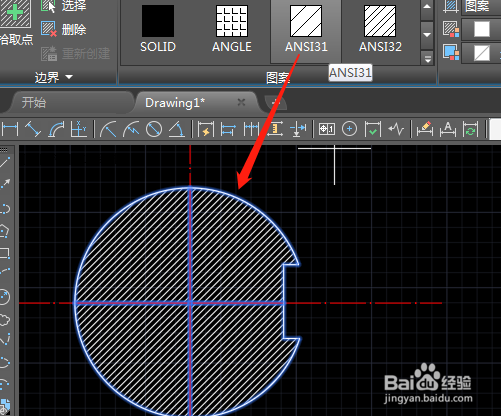

4、4.点击图案填充工具，选图案类型，填充图案。

5、5.修改填充图案比例，完成操作。
