三步学会使用指针式绝缘电阻测试仪

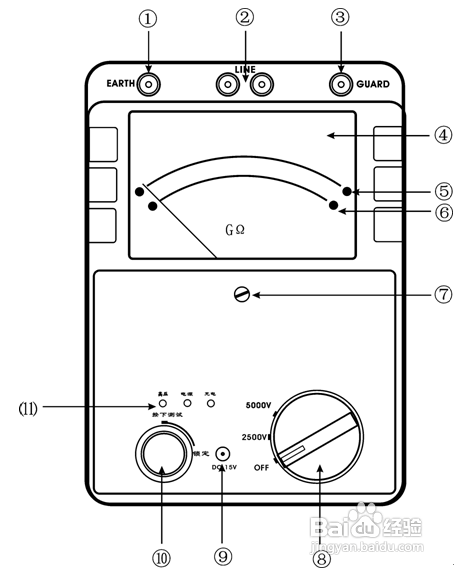

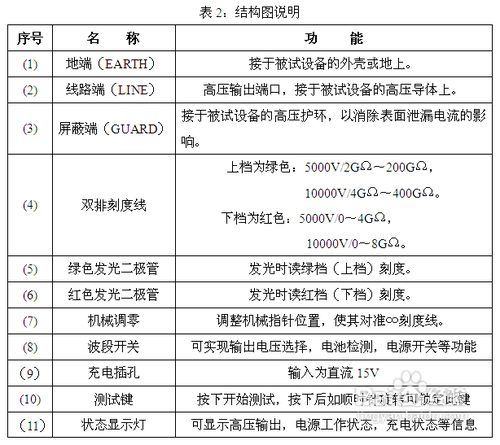

1、仪表结构图（图1）图1：HT2565指针式绝缘电阻测试仪结构图

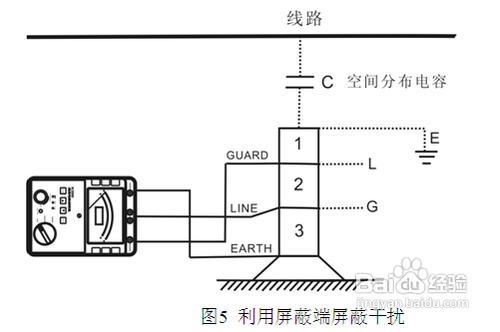

2、屏蔽端（GUARD）的使用方法在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。对于两节及以上的被试品，例如避雷器、耦合电容可采用图5所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上，这样，由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉，而不经过测试主回路，从而避免了干扰电流的影响。对最上节避雷器，可将其上法兰接仪表地端（EARTH）后再接地，使干扰电流直接入地。但后者不能将干扰完全消除掉。

3、开始测试1）转动波段开关接通电源，如电源工作正常指示灯应发绿光否则回发红或黄色光。2）转动到BATT.CHECK档，按下测试键冰夼憬衰⑩，仪表开始检测电池容量。当指针停在BATT.GOOD区,则电池是好的,否则需充电。3)转动波段开关，选择需要的测试电压（5000V/10000V）。4)按下或锁定测试键⑩开始测试。这时测试键上方高压输出指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE②端有高压输出。警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险。5)当绿色LED亮,在外圈读绝缘电阻值(高范围);红色LED亮,则读内圈刻度。测试完后,松开测试键⑩，仪表停止测试，等待几秒钟,不要立即把探头从测试电路移开。这时仪表将自动释放测试电路中的残存电荷。警告：试验完毕或重复进行试验时，必须将被试物短接后对地充分放电（仪表也有内置自动放电功能，不过时间较长）6)需连续进行第二次测量时，可按3-5步骤执行。注意：如长期不进行测试，需将电池仓中的电池拿出，以免电池液渗漏损坏仪表。
