怎么学习730刹车灯电路图

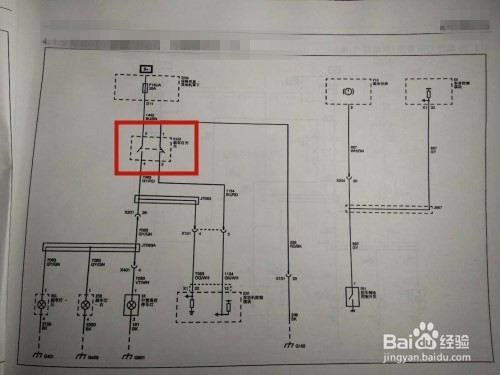

1、刹车灯开关。在这个电路图中最主要的原位就是刹车灯开关，从电路图上可以看出四根线，这与之前两根线的有很大的区别，四根线分别控制两个电路。

2、刹车灯控制电路1.在这个电路中只是纯粹的控制刹车灯是否点亮，当车主踩下刹车后，从保险出来后经过刹车灯开关2、4脚后，到达J7063联接器，然后到刹车灯，刹车灯就会点亮。

3、刹车灯开关信号电路2.刹车灯开关控制的另一个是信号电路，当车主踩下开关后，发动机控制模块ECM内部就会产生一个电位的变化，ECM知道在刹车，就会做出相应的断油控制，这个开关是常闭型，只有踩下刹车后才会打开。

4、驻车制动灯开关。驻车制动灯开关也就是手刹开关，当车主拉起手刹后，仪表内驻车灯就会点亮，松下手刹就会熄灭，当车上刹车片磨损严重或少刹车油时，也会点亮此灯，提醒 车主维修。

5、中置高位刹车灯。从电路图上还能看到有个中置高位刹车灯，大多数为LED灯，使用寿命长，因为在尾蜂擒萏赃门上，随着开关尾门的次数增多，会导致线束断路或短路，在素匝芒专遇到刹车保险熔断的故障时，不能忘了还有高位刹车灯，小编在实际维修中就经常遇到高位刹车灯有故障的案例。

6、车身控制模块信号。从电路图上可以看到有一个车身控制模块BCM，这个模块会接收驻车灯控制开关的信号，也就是说当拉起开关后，BCM内会接收到一个低电位信号，因为该车有ESC、EB肛舀辨乔D系统，当系统内出现故障时，BCM会通过网线线让仪表点亮不同的灯来提醒车主。
