工业4G路由器快速安装方法

1、天线安装：无线广域网天线接口为 SMA 阴头插座（标识为“WAN”），将配套的无线蜂窝天线 的 SMA 阳头旋到该天线接口上，并确保旋紧，以免影响信号质量。

2、SIM/UIM 卡安装： 安装或取出 SIM/UIM 卡时，先用尖状物轻顶 SIM/UIM 卡座左侧小圆点，SIM/UIM 卡套即可弹出。安装 SIM/UIM 卡时，先将 SIM/UIM 卡放入卡套，并确保 SIM/UIM 卡的 金属接触面朝外，再将 SIM/UIM 卡套插入抽屉中，并确保插到位。

3、安装电缆： 将网络直连线的一端插到 ROUTER 的网络接口上（标识为“ETH”），另一端插到用 户设备的以太网接口上。网络直连线信号连接如下图

4、安装电缆：将 RS232 控制台线的 RJ45 端插到 ROUTER 的 RS232 接口上（标识为“Console”）， 另一端插到用户设备的 RS232 串行接口上。RS232 控制台线信号连接定义如下：

5、电源说明：R蚪嬷吃败OUTER 通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳 定性，ROUTER 采用了先进的电源技术。用户可采用标准配置的 12蕺清寤凯V/1.5A 电源适配器给 ROUTER 供电，也可以直接用直流 5~36V 电源给 ROUTER 供电。当用户采用外加电源给 ROUTER供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过36V）， 并保证电源功率大于 7W 以上。 推荐使用标配的 12V/1.5A 电源适配器。

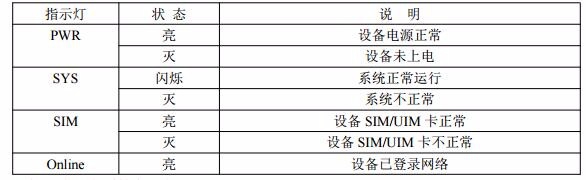

6、指示灯说明 ROUTER：提供以下指示灯：“PWR”、“SYS”、“SIM”、“Online”、“ETH”、 “信号强度”。各指示灯状态说明如下表：

7、复位按钮说明：ROUTER 设有一个复位按钮，标识为“RST”。该按钮的作用是将 ROUTER 的参数 配置恢复为出厂值。方法如下：用尖状物插入“RST”孔位，并轻轻遽牟赓雁按住复位按钮，约 15 秒钟后放开，此时，ROUTER 会自动把参数配置恢复为出厂值，并在约 5 秒钟之后，ROUTER 自动重启（自动重启现象如下：“SYS”指示灯熄灭 10 秒钟左右，然后又正常工作）。
