solidworks管路设计之管道设计硬管设计

1、打开需要进行管路连接的三维模型，在插件中点选solidworks routing插件，可以在设计库中看到其插件。

2、依次打开设计库-routing-piping-flanges，可以看到有系统提供的法兰原件。这里需要注意，如果是软管设计，团蝣逅捎必须选择tubing目录里面的原件，如果是硬管设计，必须选择piping里面的元件。

3、从flange元件库中拖出sl坡纠课柩ip on weld flange 法兰到窗口，根据所需要法兰的大小选择合适的法兰。由于还没有定义完法兰与其他零部件的配合关系，先取消管路属性的设置。

4、完成对法兰与其他零件的配合关系设置。

5、在视图菜单选中步路点，使步路点可见，可以看到法兰管路元件中，出现了Cpoint和Rpoint点，右键点击Cpoint，在菜单中选择开始步路。

6、在线路属性中选择默认的设定，可以发现在法兰端已经生产了一段管路。

7、切换到另外一段的法兰，在法兰的Cpoint点右键点击，在菜单中选择添加到线路，可以发现此法兰也生产了一段的管路。退出草图模式，

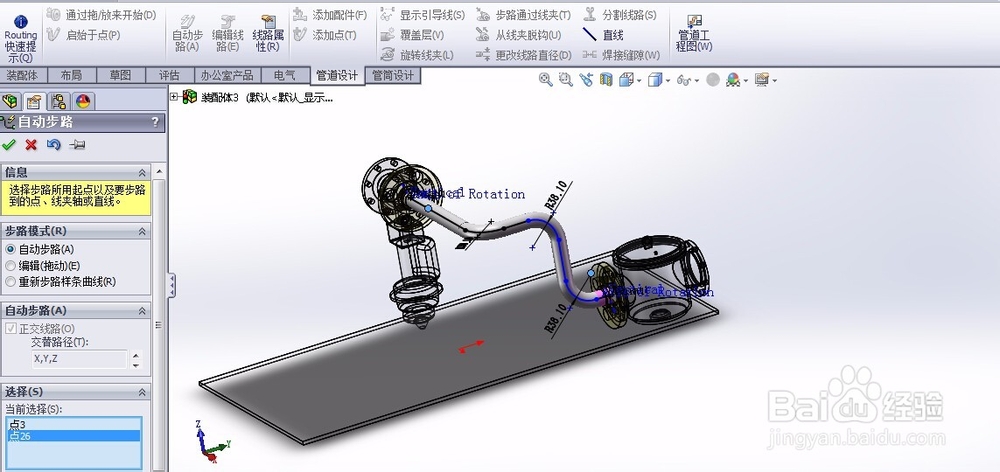

8、在管道设计菜单下，选择自动步路。点选从法兰延伸出来的管路端点，可以发现系统自动添加了管路连接。

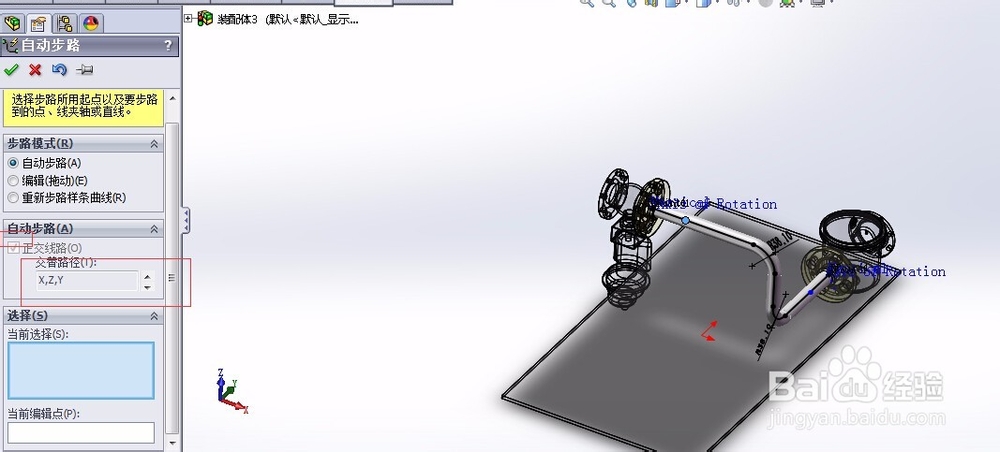

9、可以根据需要调整方框中的交替路径，变化管路的连接方向和位置。

10、退出草图和零件图，完成管路设计，可以在目录树中发现创建了管路零件。
