proe如何创建旋转混合曲面

1、启动proe，在proe界面点击新建文件图标，新建一个proe实体零件。

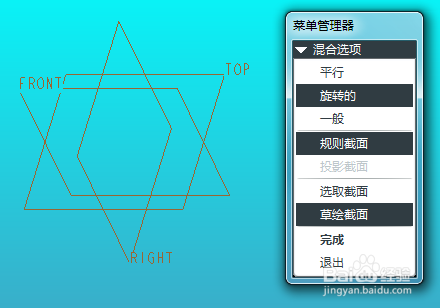

2、在proe软件界面的“插入”菜单，启动混合特征创建。指令位置：插入——混合——曲面...。

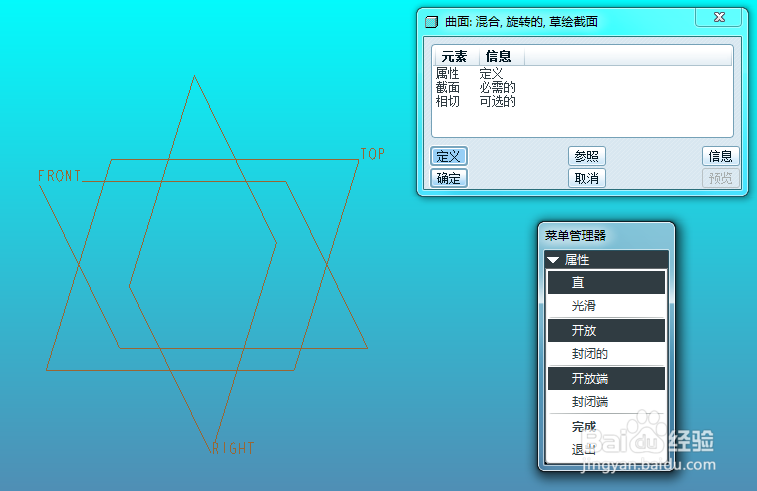

3、在弹出的菜单中，选择“旋转的、规则截面和草绘截面”，点击完成。

4、接受属性菜单的默认选择“直”、“开放”和“开放端”，点击完成。

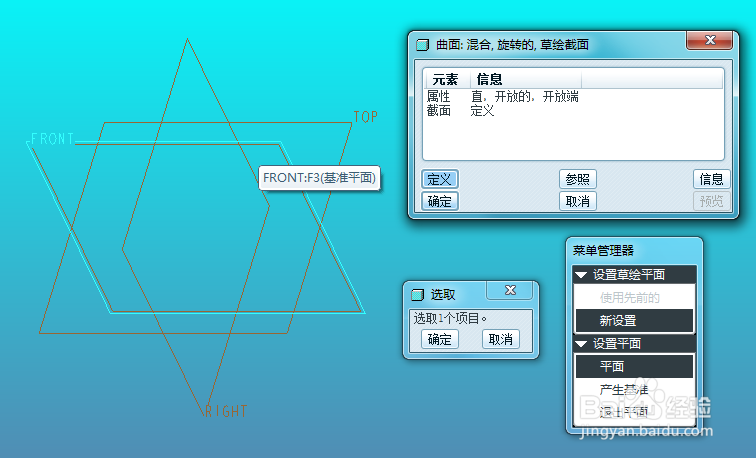

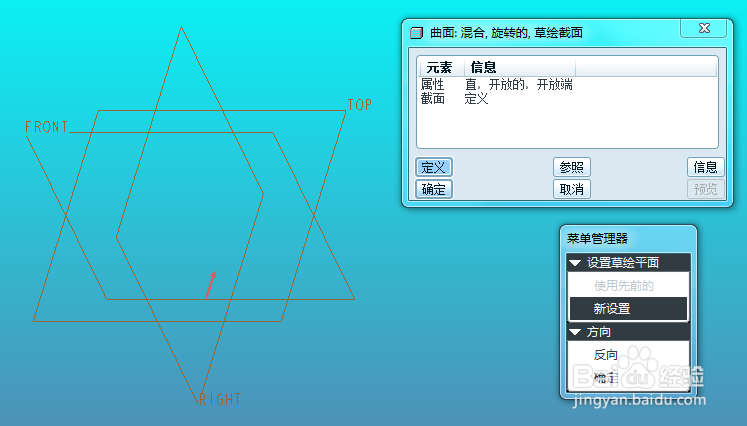

5、接下来选择FRONT基准平面来作为草绘平面，接受默认的箭头方向，点击确定，接下来的菜单中点击“缺省”进入草绘。

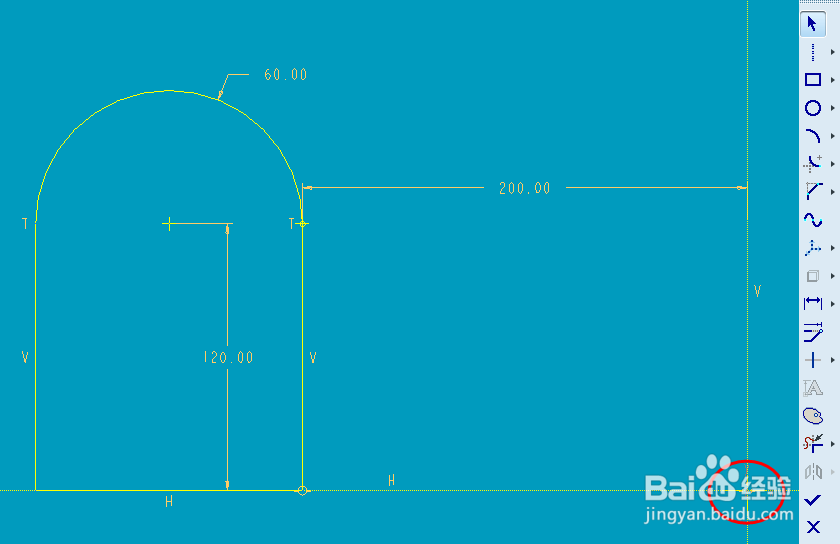

6、需要绘制至少两个草绘截面，本例我们驻账答峰绘制三个草绘界面，注意每个截面都需要画一个草绘坐标系，这是每个草绘截面之间的关系参考。

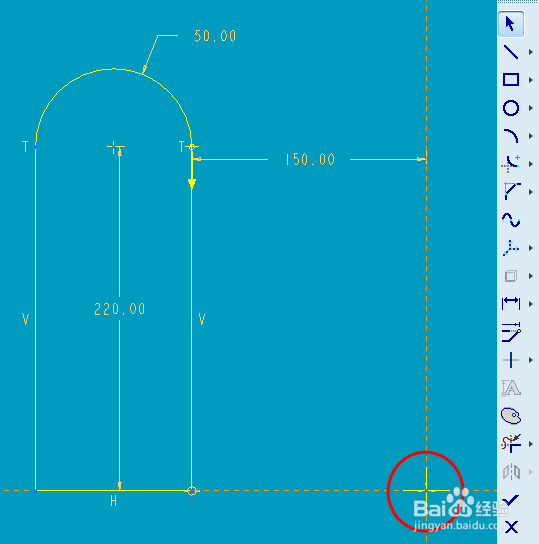

7、完成第一个草绘后，会弹出角俣觊鄄幼度输入栏，这是定义第二个草绘截面同第一个草绘截面之间的角度关系。输入角度后回车确认，进入第二个草绘，同样需要绘制一个草绘坐标系。

8、完成第二个草绘后，会弹出确认对话框，如果需要继续草绘更多截面，就点“是”，如果不需要，就点“否”。

9、本例我们点“是”，会继续弹出角度输入栏，这是定义第三个草绘截面同第二个草绘截面之间的角度关系。输入角度后回车确认，进入第三个草绘，同样需要绘制一个草绘坐标系。

10、完成第三个草绘后，在弹出的确认对话框，这一次我们点“否”，不再继续增加草绘截面。

11、在对话框点击预览按钮，就可以看到三个草绘截面的旋转混合创建曲面效果。

12、将属性从“直”修改为“光滑”后，创建曲面效果如下图，草绘截面之间不再直线连接，而是样条线的光滑连接。

13、将属性从“开放端”修改为“封闭端”后，创建曲面效果如下图，曲面两端封闭。
