关于HyperMesh中热分析的环境温度的探讨

1、1）漂霪饷厝荷载情况介绍：载荷1：环境温度20℃载荷2：所有节点温度20℃荷载3：水壶底面所有节点温度100℃，其余节点不定义荷载4：水壶底面所有节点温度100℃，其余节点温度20℃

2、2）工况1：载荷2：所有节点温度20℃

3、3）工况2：载荷1：环境温度20℃载荷2：所有节点温度20℃

4、4）工况3：荷载3：水壶底面所有节点温度100℃，其余节点不定义

5、5）工况4：载荷1：环境温度20℃荷载3：水壶底面所有节点温度100℃，其余节点不定义

6、6）工况5：荷载4：水壶底面所有节点温度100℃，其余节点温度20℃

7、7）工况6：载荷1：环境温度20℃荷载4：水壶底面所有节点温度100℃，其余节点温度20℃

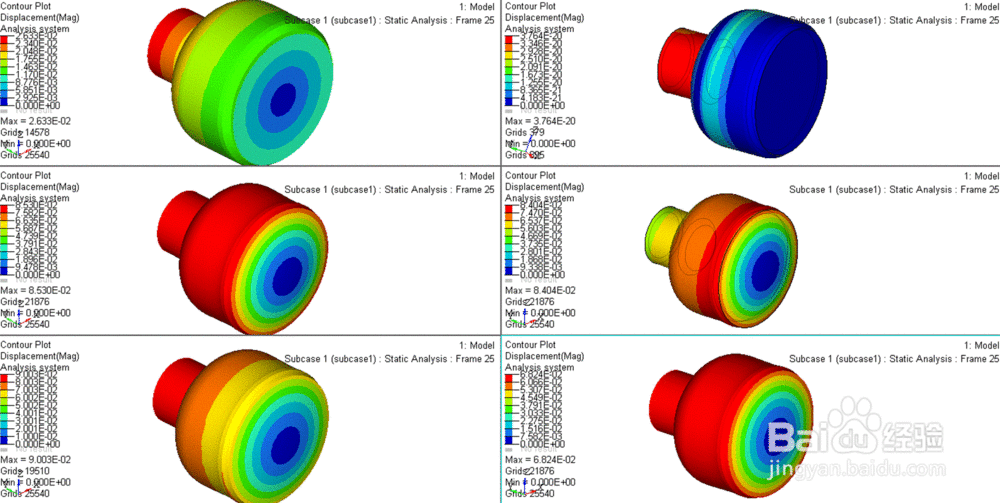

8、8）工况对比

9、9）分析结论工况一和皤材装肢工况二比较：节点与节点之间的温差、节点与环境的温差这两个因素共同影响热分析。工况三和工况六的相似性说明：在不施加温度的节点，节点温度是系统默认的环境温度。工况四和工况五，云图上方的相反性说明：系统默认的环境温度<20℃。

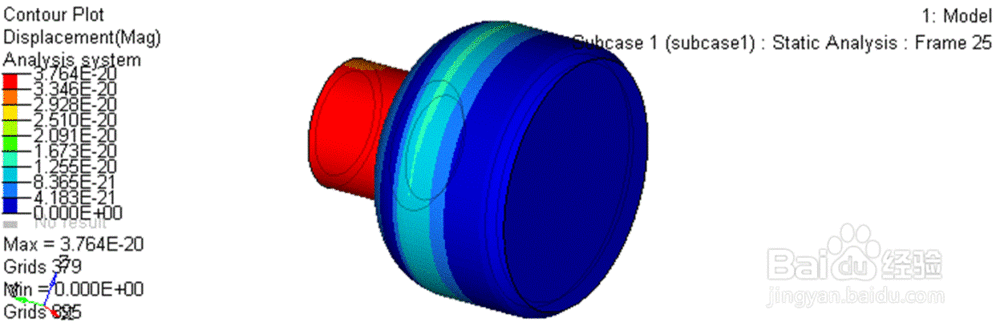

10、10）最后，尝试将所有节点温度设为0℃，并计算，得到如下云图（最后结论：系统默认环境温度是0℃）：
