SCADA DIAView 通过自定义曲线 实现XY实时曲线

1、新建窗口，分别拖拽计数器、重量0,1,2,3 和 限定线最大值、最小值

2、分别创建变量字典

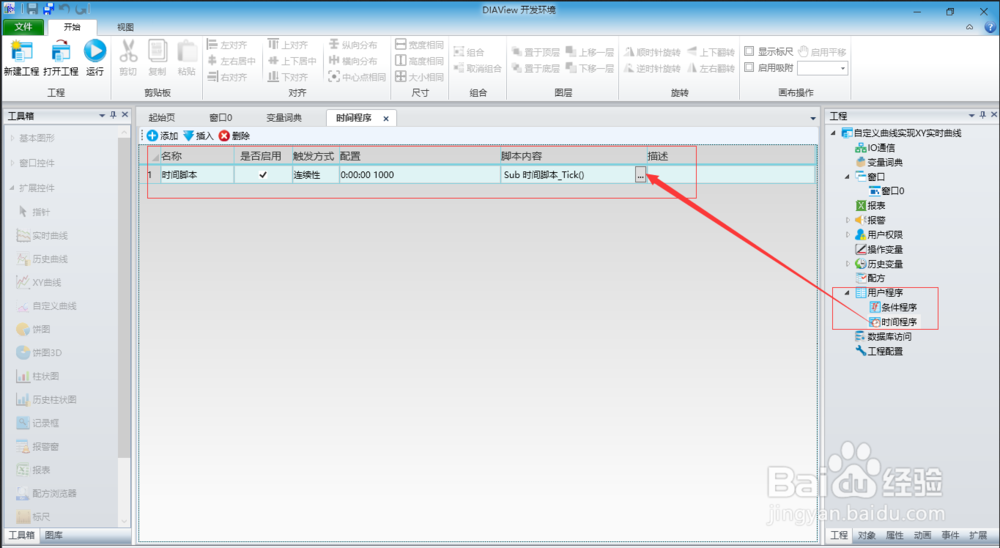

3、通过 用户程序==>时间程序==>模拟产生变量值，如【图1】2、脚本内容如下： Var.计数器=Var.计数器+3 Var.称重重量0租涫疼迟=Rnd()*3+Var.称重重量0 Var.称重重量1=Rnd()*6+Var.称重重量1 Var.称重重量2=Rnd()*9+Var.称重重量2 Var.称重重量3=Rnd()*12+Var.称重重量3 If Var.称重重量0>=100 then Var.称重重量0=0 End If If Var.称重重量1>=100 then Var.称重重量1=0 End If If Var.称重重量2>=100 then Var.称重重量2=0 End If If Var.称重重量3>=100 then Var.称重重量3=0 End If

4、选中“自定义曲线”控件，设定属性“横轴”，“纵轴”，“集合”

5、给按钮“同时加载四条曲线”添加事件 通过脚本给“自定凶及淄靥义曲线”绑定XY值：Call 自定义曲线0.SetPeroidRefreshTime(1000) Call 自定义曲线0.StartSeries()Call 自定义曲线0.SetActiveSeriesNo(0)Call 自定义曲线0.SetTableNameForColumns("称重记录","计数器","称重重量0",1)Call 自定义曲线0.RealTimeXYPoint(0,10,0,100)Call 自定义曲线0.SetActiveSeriesNo(1)Call 自定义曲线0.SetTableNameForColumns("称重记录","计数器","称重重量1",1)Call 自定义曲线0.RealTimeXYPoint(1,10,0,100)Call 自定义曲线0.SetActiveSeriesNo(2)Call 自定义曲线0.SetTableNameForColumns("称重记录","计数器","称重重量2",1)Call 自定义曲线0.RealTimeXYPoint(2,10,0,100)Call 自定义曲线0.SetActiveSeriesNo(3)Call 自定义曲线0.SetTableNameForColumns("称重记录","计数器","称重重量3",1)Call 自定义曲线0.RealTimeXYPoint(3,10,0,100)MsgBox "开始刷新"
