UG10.0练习三维建模二百七十五之夹具

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为：UG10.0练习三维建模二百七十五

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径52，高度100，点击确定， 、

3、如下图所示，点击工具栏中的拉伸命令，点击实体中的红色平面，直接进入草图，

4、如下图所示，激活矩形命令，画一个横长的艏婊锬曛矩形，双击修改宽度12.1，半宽6.05（这里显示6.1），点击完成，退出草图，

5、如下图所示，设置限制：0开始，12.1结束，布尔求差，点击确定。

6、如下图所示，点击工具栏中的拉伸命令，点击实体中的红色平面，直接进入草图，

7、如下图示，激活矩形命令，画两个矩形，激霰翌倡戈活快速尺寸命令，标注尺寸宽度35，半宽17.5，点击完成，退出草图，

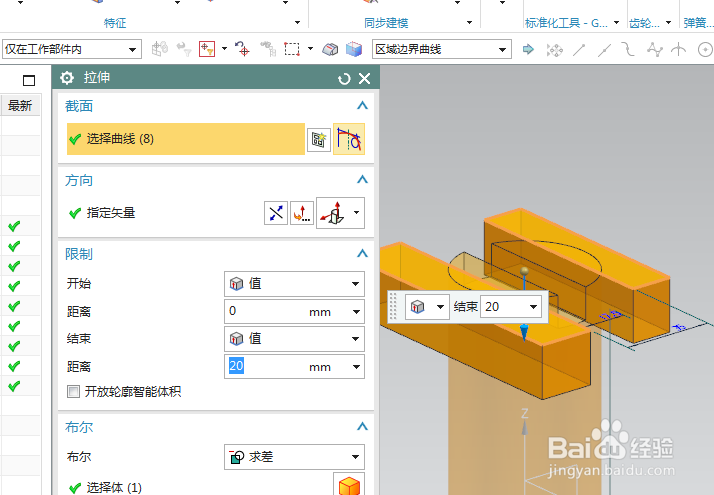

8、如下图所示，设置限制：0开始，20结束，布尔求差，点击确定，

9、如下图所示，点击工具栏中的拉伸命令，点击实体中的红色平面，直接进入草图，

10、如下图所示，激活圆命令，画两个圆，添加镉胶鱿瓜几何约束，等径，双击修改直径为ø6.5，激活快速尺寸命令，标注尺寸：圆心距25.，右边圆心距离纵轴12.5，两个圆心距离上边都是6.0，点击完成，退出草图，

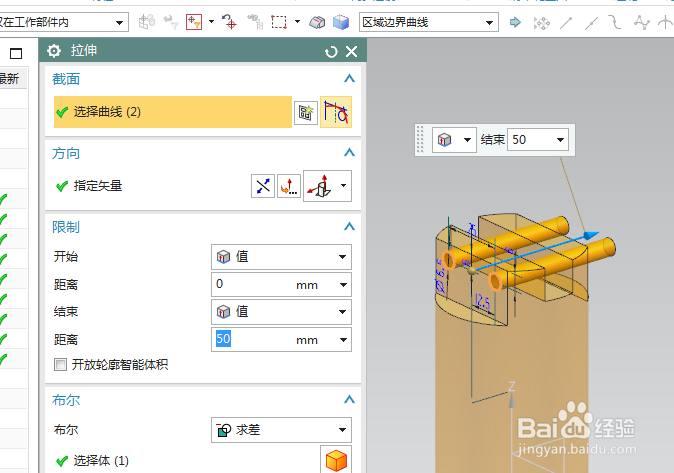

11、如下图所示，设置限制：0开始，50结束，布尔求差，点击确定，

12、如下图所示，点击工具栏中的【更多——螺纹】，选择符号螺纹类型，选中四个内孔点击确定，

13、如下图所示，隐藏极坐标系，显示设置为着色，————至此，这个夹具建模完成，本次练习结束，
