网络存储技术应用项目化教程

1、目前的网络存储技术有SAN、NAS和iSCSISAN：SAN主要是基于光纤通道的、面向数据块的存储，可以看成是传统总线的扩展。下图是一个典型的SAN架构图：lSAN 采用可扩展的网络拓扑结构连接服务器和存储设备，每个存储设备不隶属于任何一台服务器，所有的存储设备都可以在全部的网络服务器之间作为对等资源共享。

2、NASNAS是在TCP/IP协议基础上提供文件的存取服务。NAS——网络附加存储，即将存储设备连接到现有的网络上，提供数据和文件服务。NAS服务器一般由存储硬件、操作系统以及其上的文件系统等几个部分组成。它基于TCP/IP协议实现文件级数据的存取服务。

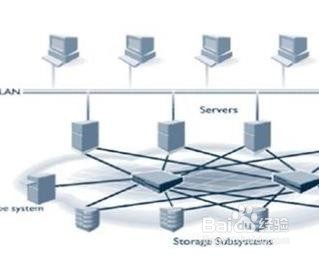

3、NAS将存储设备通过标准的网络拓扑结构连接，可以无需服务器直接上网，不依赖通用的操作系统，而是采用一个面向用户设计的、专门用于数据存储的简化操作系统，内置了与网络连接所需的协议，因此使整个系统的管理和设置较为简单。 下图是一个典型的NAS架构图：

4、iSCSIiSCSI则是前面两种技术在TCP/IP网络上的融合，通过把面向数据块的SCSI协议封装在TCP/IP包中，以便在TCP/IP网络上传送

5、l在Internet协议（诔罨租磊IP）统治着局域网和广域网的今天，数据存储的需要也在日益增长。这两股力量似乎不可避免地要汇聚在一点。Internet小型机系统接口（iSCSI）协议整合了存储和IP网络，使通过IP网络完成存储数据块的传输成为现实。它建立在两个已被广泛应用的技术之上 -为存储而建立的SCSI命令和为网络化而建立的IP协议。

6、iSCSI是一种端到瞿搋村乇端的协议，用于在IP网络中传输存储I/O数据块。该协议被使用于服务器（initiator）、存储设备（target）和协议传输网关设备。IS潮贾篡绐CSI使用标准的以太网交换机和路由器，将数据从服务器转移到存储设备。它还使得IP和以太网基础设施可以被用于对SAN存储系统的扩展访问，跨过任意距离完成对SAN的扩展接入。下图是一个典型的iSCSI架构图：
