UG10.0练习三维建模二十三

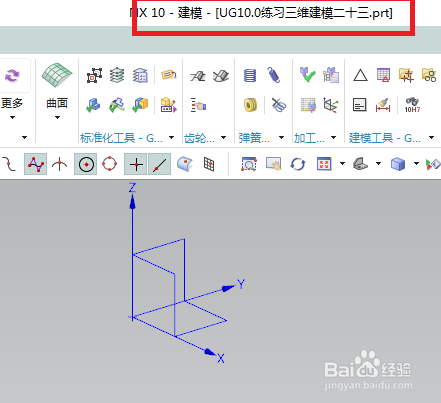

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为：UG10.0练习三维建模二十三

2、如下图所示，执行【】菜单——插入——设塥骈橄摆计特征——长方体【】，指定点：坐标原点，设尺寸：16x30x16，点击确定。

3、如下图所示，点击工具栏中的边倒圆命令，点击实体中的四条短边，设置半径R8，点击确定。

4、如下图所示，点击工具栏中的孔图标，指定点：点击两个圆心，形状为简单孔，直径8，深度50，点击确定

5、如下图所示，执行【拉伸——YZ平面】，直接进入草图

6、如下图所示激活矩形命令画一个矩形，激活快速尺寸命令，标注尺寸：6、3、5，点击完成退出草图。

7、如下图所示，回到拉伸对话框，设置限制：0开始，50结束，布尔求差，点击确定。

8、如下图所示，点击工具栏中的拉伸图标，点击实体中的红色平面，直接进入草图。

9、如下图所示，激活矩形命令，画一个矩形，激活快速尺寸命令，标注尺寸：6、3、5，点击完成，退草图，

10、如下图所示，回到拉伸对话框，限制默认，布尔求差，点击确定。

11、如下图所示，隐藏基准，显示为着色，三维建模完成，本次练习结束。
