供水管网监控系统

平升公司的供水管网监控系统适用于供水企业远程监测供水管网。供水调度人员在管网监测中心即可远程监测全市供水管网的压力及流量情况，以科学指挥各水厂启停供水设备、保障供水压力平衡和流量稳定、并及时发现和预测爆管事故。

工具/原料

DATA-6220

系统功能

1、◆测点分布总览◆最新数据监测◆超限自动报警◆数据曲线分析◆智能数据统计◆历史数据查询◆用户信息管理◆测点信息设置

2、系统特点：供电灵活及时高效远程维护爆管预警

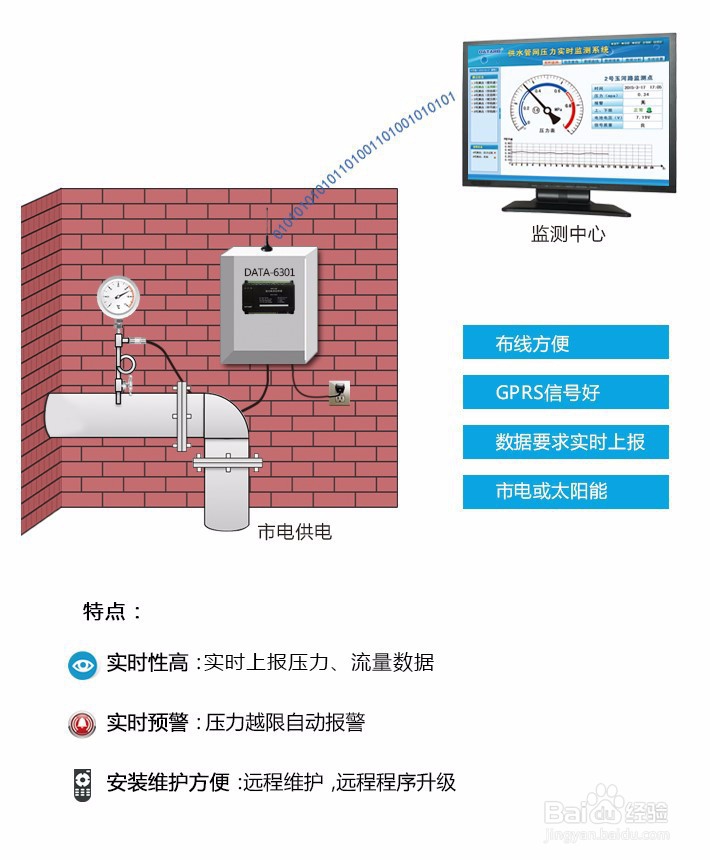

3、监测方式和监测设备的选择提问1：水厂、泵站内的测点怎么监测？解决方案：采用市电供电一体式监测设备特点：实时性高：实时上报压力、流量数据实时预警：压力越限自动报警用安装维护方便：远程维护，远程程序升级

4、提问2：表井内的测点怎么监测？解决方案：情况1——表井周边可破路、可供电，井外可安装设备时：●采用太阳能/市电供电一体式监测设备

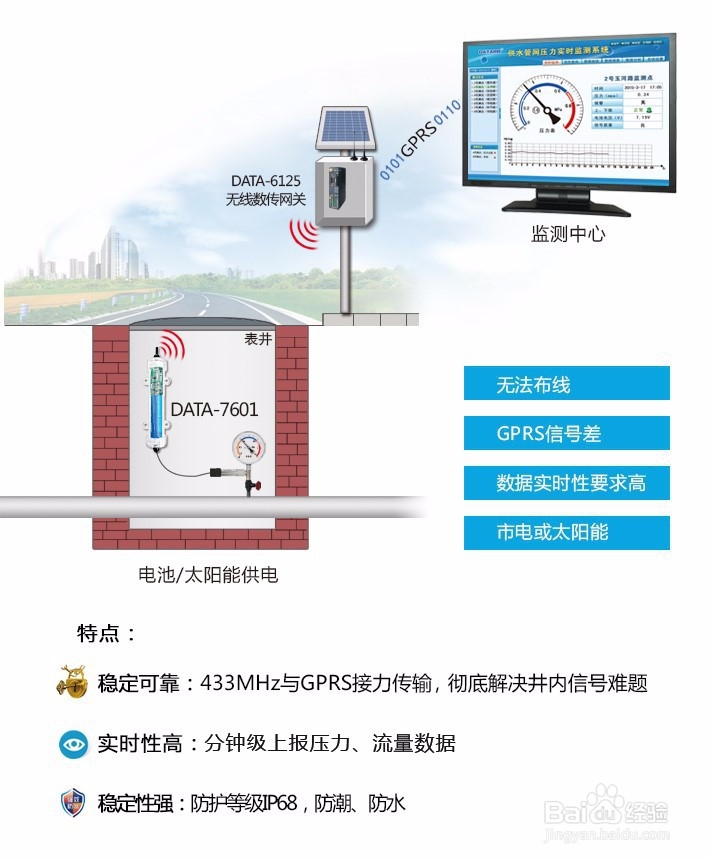

5、情况2——表井周边不可破路、不可供电，井外可安装设备时：●采用电池+太阳能/市电供电一体式监测设备特点：稳定可靠：433MHz与GPRS接力传输，彻底解决井内信号难题实时性高：分钟级上报压力、流量数据稳定性强：防护等级IP68，防潮、防水

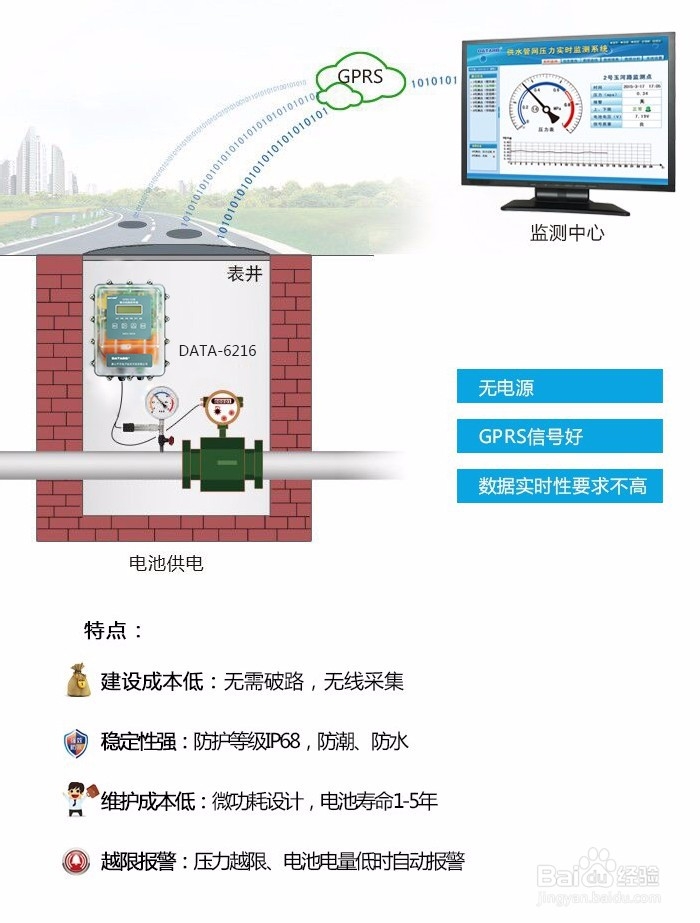

6、情况3——表井周边不可破路、不可供电，井外不可安装设备时：●采用电池供电一体式监测设备特点：建设成本低：无需破路，无线采集稳定性强：防护等级P68，防潮、防水维护成本低：微功耗设计，电池寿命1-5年越限报警：压力越限、电池电量低时自动报警

应用案例——北京怀柔供水管网压力及水质监测系统

1、某水务公司负责北京怀柔一工业园区的供水工作，为提升供水服务质量，该公司于2013年初建设了管网压力及水质监测系统。 通过该系统，水务公司可以实时获取供水管网的运行压力和管网末梢的余氯数据，并根据管网数据及时调整水厂出水。

2、通信网络： 监测中心内具备可上外网的固定IP，系统选用了公网专线的组网方式。 监测中心内已建有由组态软件开发的水厂监控调度平台，应用户要求，管网压力及水质监测系统需要接入该平台。 因该组态软件厂家已为我公司的设备开发了驱动程序，因此对接起来非常容易，现场的管网监测设备直接将压力和余氯数据上报到该平台，平台软件直接解析数据并存入数据库即可。

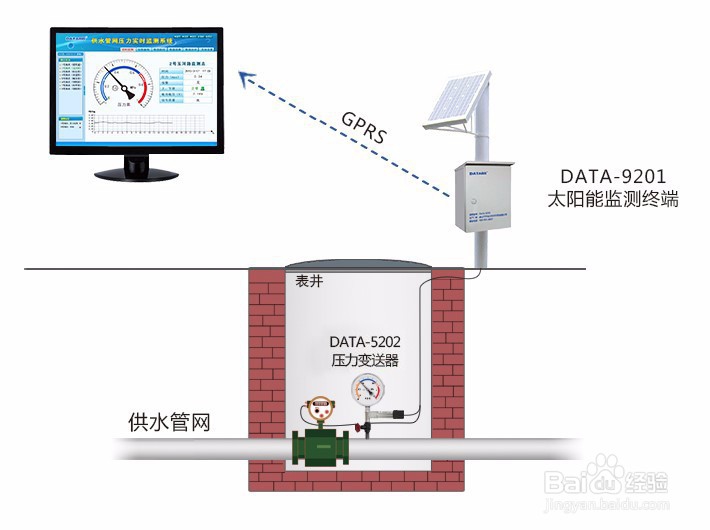

3、监测设备： 管网监测设备采用了太阳能供电一体式监测设备DATA–9201，实时将压力数据上报给监测中心，数据更新褂撼室酸频率设定为2分钟。 压力检测设备选用了DC12V供电、4~20mA输出的压力变送器。 水质监测设备采用了市电供电一体式监测设备DATA–9201，实时将管网末梢余氯数据上报给监测中心，数据更新频率设定为2分钟。 余氯检测设备选用了在线余氯分析仪，并将表头安装到了DATA–9201中。

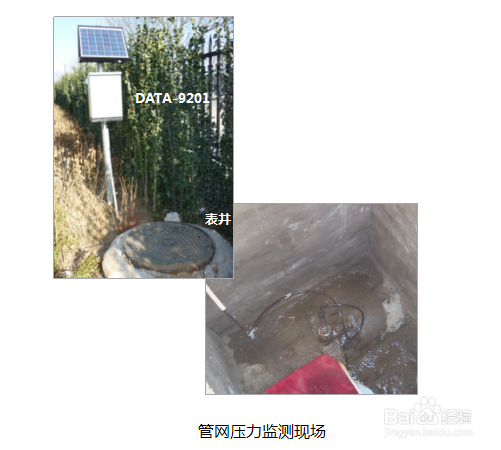

4、设备安装现场：

案例2-廊坊某水厂管网压力监测及大表远传系统

1、 廊坊当地水司承接农村饮水安全工程项目，包括25个行政村的大用户抄表和40km管线压力采集以及一套供水远程监控系统平台软件，采用GPRS无线传输，具体原理这里不在复述。

2、 管道的材质钢管DN80，主干网3公斤压力，压力监测全部为井下安港粕登漪装，无市电，树脂井盖，井深2.5米，口径1000mm，配置IP68防水型一体化微功耗测控终端；大用户抄表现场具备井房，半地下式，配置电磁流量计、电动蝶阀，市电供电，选型室内型大用户抄表监控终端。
