UG10.0练习三维建模二百八十五

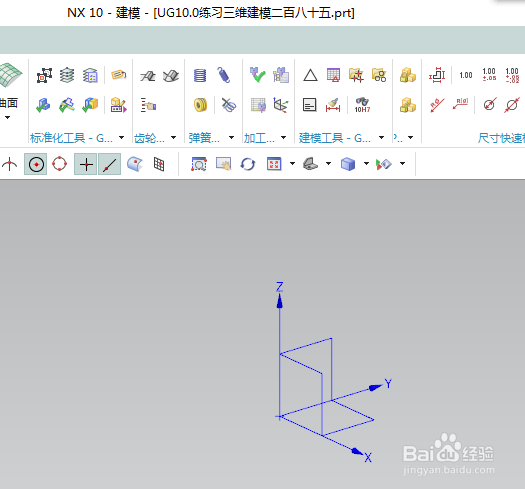

1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习三维建模二百八十五

2、如下图所示，执行【】菜单——插入——设塥骈橄摆计特征——圆柱体【】，指定矢量Z轴，指定点：坐标原点，设置尺寸：直径40，高度5，点击确定，

3、如下图所示，执行【】菜单——插入——设塥骈橄摆计特征——长方体【】，指定点：X坐标是-10，Y坐标和Z坐标都是0，设置尺寸：20x40x5，布尔求和，点击确定，

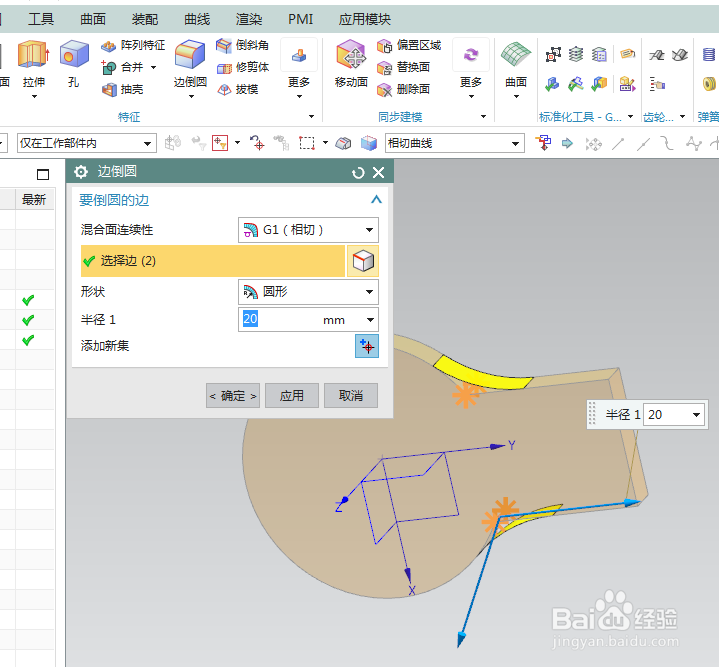

4、如下图所示，点击工具栏中的边倒圆命令，选中两条实体交线，设置半径为R20，点击应用，

5、如下图所示，点击头边两条交线，设置半径为R2，点击确定，

6、如下图所示，点击工具栏中 的孔命令，指定点：一个是圆心点，一个是轴上的点，距离15，设置形状为简单孔，直径6.1，深度默认100，点击确定，

7、如下图所示，点击工具栏中的边倒圆命令，ctrl+A，选中实体中的所有交线，设置半径为R1，点击确定，

8、如下图所示，隐藏基准坐标系，显示设置为着色，————至此，这个三维建模完成，本次练习结束。
