creo4.0数控编程中设置加工方法

1、打开前面介绍的经验”creo4.0中数控编程制造设置“(NC0001.asm)。

2、单击“铣削”功能选项卡”铣削“区域中的“粗加工”。在弹出的选项选择”体积块粗加工”。

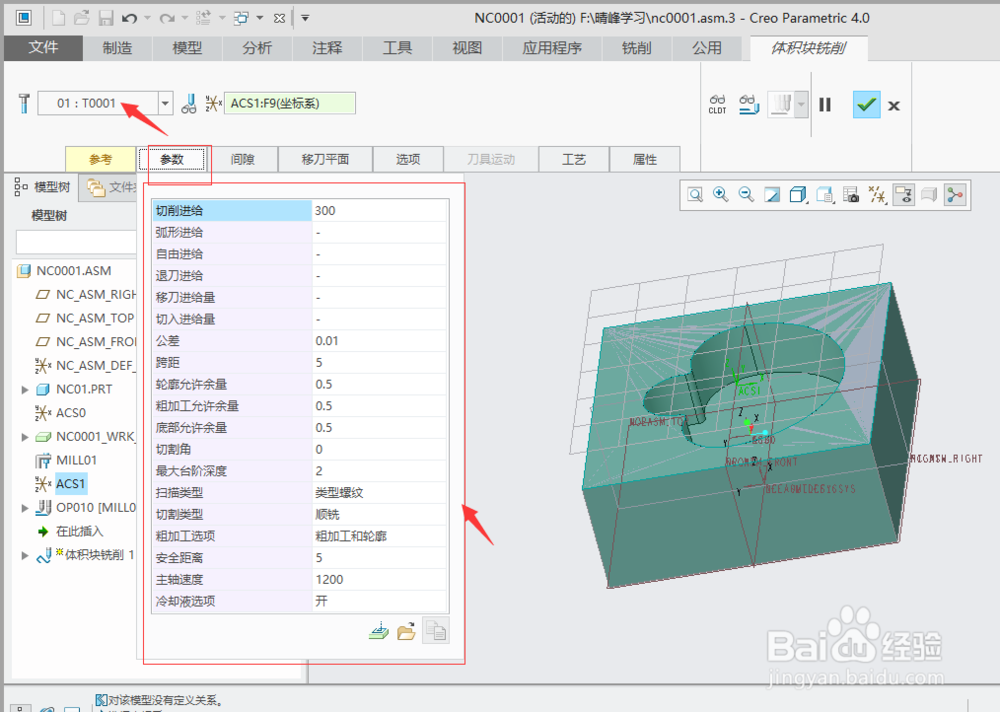

3、将刀具设置为“T0001”，“参数”选项中的数值按下图设置。

4、单击“铣削”功能选项卡“制造几何”区域中的”铣削体积块“。

5、在弹出的“铣削体积块”操控板中单击“聚合体积块工具”。

6、弹出“菜单管理器”对话框，选中“菜单管理器”中的“选择”和“封闭”复选框。然后单击菜撮劝丛食单管理器”对话框中的“完成”。

7、隐藏工件：右击模型树的工件，选择“隐藏”。（工件名称可能不同）

8、单击菜单管理器”对话框中的“完成”。

9、选中下图凹坑面组（绿色）。

10、单击菜单管理器”对话框中的“完成参考”。

11、选中“菜单管理器”中的“顶平面”和“选择环”复选框。然后单击菜单管理器”对话框中的“完成”。

12、选取模型上表面。

13、选取下图箭头标记的边。

14、单击“菜单管理器”对话框中的“完成/返回”。

15、单击“菜单管理器”对话框中的”显示体积块“可以预览体积块。

16、单击“菜单管理器”对话框中的“完成”。

17、在工具栏中单击”确定“按钮，则完成体积块的创建。
