CAD 倒角工具怎么使用

1、这里为了讲解CAD中倒角工具的使用步骤和使用后的效果，我先画好了3个直角，供后面的讲解用，如图所示。

2、先输入快捷键CHA或者点击倒角工具启动倒角，先选择第一个直角上的那条直线命令栏下提示中【距离D】，命令栏提示要求输入第一个倒角距离这里输入90，输入完后命令栏提示输入第二个倒角距离这里输入180，命令栏提示选择第二条直线，我们选择直角的另一条直线好了，倒角已经如图所示了。

3、上一步操作讲解的是通过距离值来倒角，先输入快捷键CHA或者点击倒角工具启动倒角，先选择第一个直角上的那条直线命令栏下提示中【方法M】,选择【方法M】提示修剪方法【距离D】【角度A】这里演示的距离D，点击距离D后，命令栏提示选择第二条直线，选择后的数值和上一步一样。

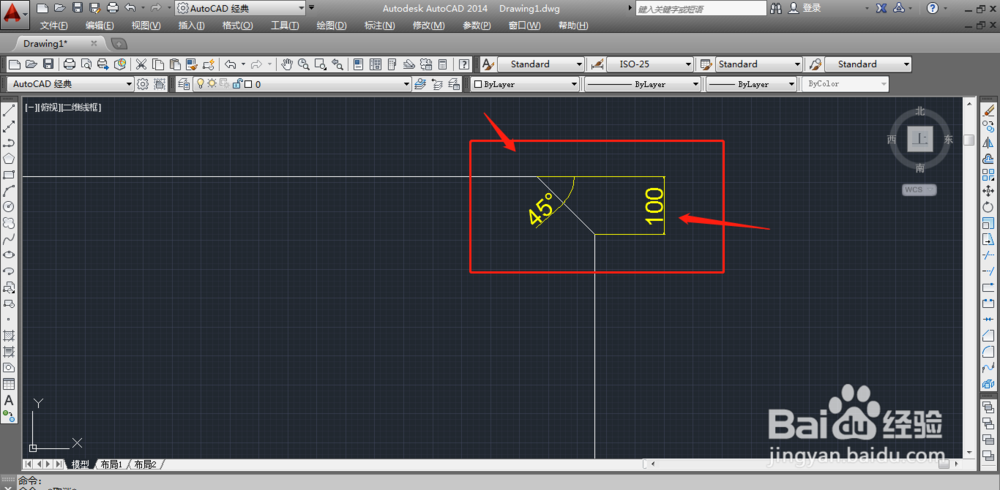

4、这一步讲解的是角度倒角，先输入快捷键CHA或者点击倒角工具启动倒角，先选择第一个直角上的那条直线命令栏下提示中【角度A】，这里点击或者输入A，命令栏提示第一条倒角长度这里输入100，然后命令提示指定第一条直线倒角角度这里输入45度，接着命令栏提示选择第二条直线，那这里选择第二条直线，如图所示看到的第一条直线和角度是成了45度的角并且倒角长度为100.
