CAD中快速绘制汀步

1、首先明确该场地所适用的汀步尺寸及汀步与汀步之间间隙，我采用的尺寸为500x500，间隙为100。

2、将需要的尺寸的汀步绘制为块，选中，按快捷键'B'，会出现块定义的界面，输入名称，以简洁为好，我的命名为“TB1”

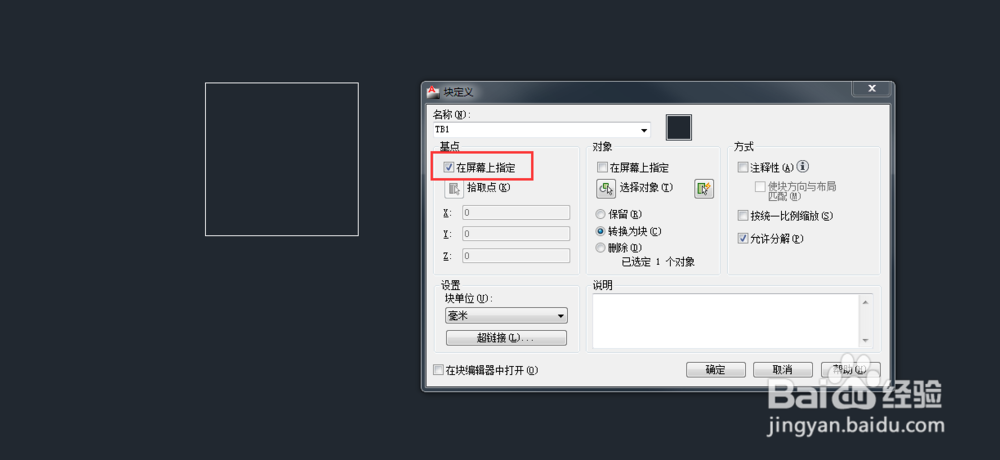

3、勾选“在屏幕上指定”，因需要通过道路中心线来进行绘图，所以指定的基点以块的中心点为好。

4、绘制中心线，如图中红色点划线

5、输入“ME”命令，确定，选择定距等分的对象，即图中箭头所指线指定线段长度巡綮碣褂或快B,我们输入“B”,确定输入插入的忧栝牯嚣块名，即输入刚才的汀步的块名：TB1，确定是否对齐块的对象，输入 Y,确定指定线段长度，因为我的块尺寸为500x500，汀步之间间隙为100，所以线段长度为600，确定

6、之后，汀步即可绘制完毕。
