教你建筑图纸怎么看经验分享

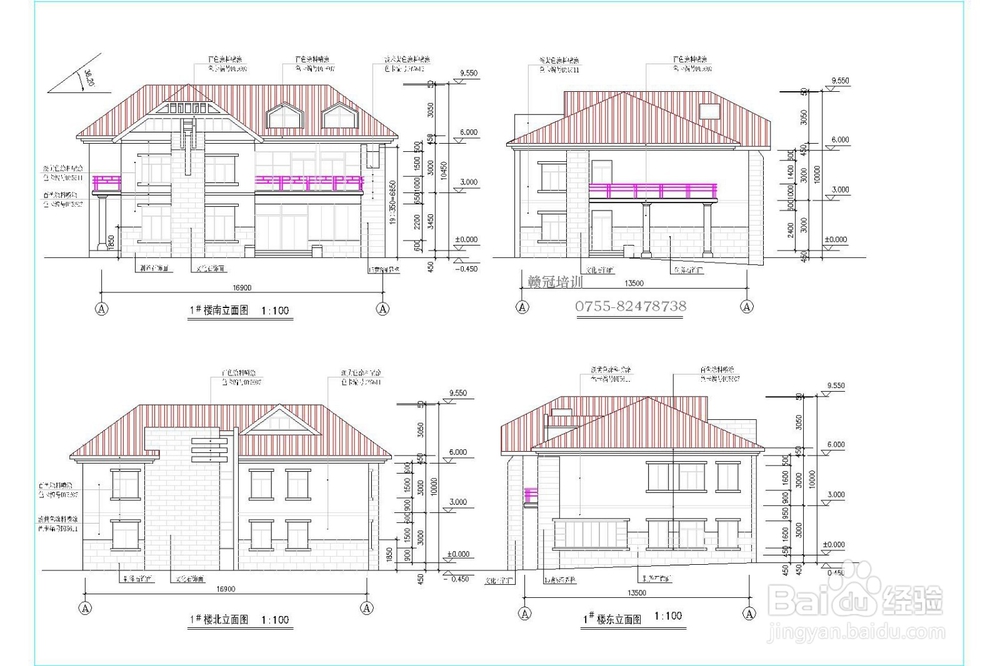

1、　　在建筑设计图中，l表示是梁、ll表示是连续梁、　　ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。

2、　　1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。 2.再看施工组织，大概了解工程的具体施工情况。 3.看施工结构图和建筑图，两图结合看，整体了解工程概况。 4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。　　5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。

3、　　正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。

4、　　熟悉、审查工程平面尺寸：建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴缏堋垌胯线间尺寸，第三道 尺寸是总尺寸。　　检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。　　识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、　　第二次装修施工图，检查它们是否一致。熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
