卡车减振器的布置校核

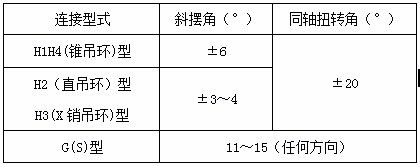

1、抻吗笙匈减振器摆角要求减振器的允许摆动角，与连接的结构型式、尺寸大小、橡胶硬度、配方和过盈量等有关。减振器的耐久性受连接部分角位移力捷态奥轹矩给予本体内部滑动部分的表面压力和橡胶衬套的局部应力影响很大，所以连接部分的工作角要在规定的许用工作角范围内，并尽可能地减少其数值。减振器的连接型式不同，允许摆动的角度不同，设计时要根据具体情况，选择合适的连接型式。常见允许摆动角（连接环）范围见下表：

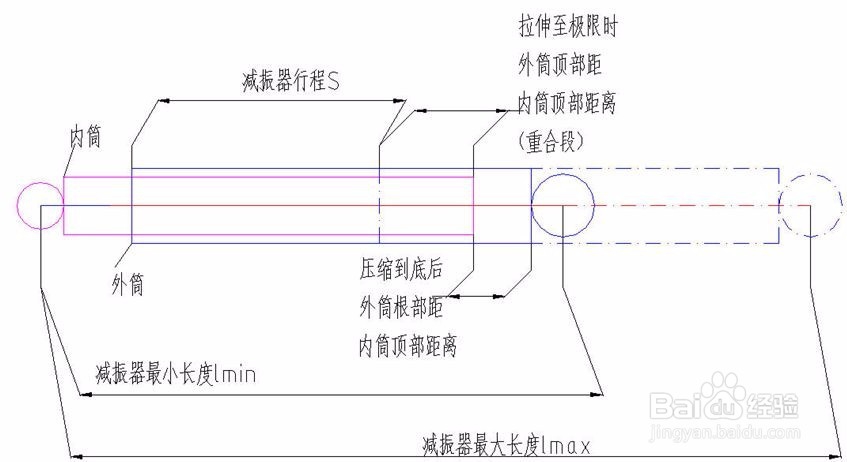

2、减振器长度及行程选取

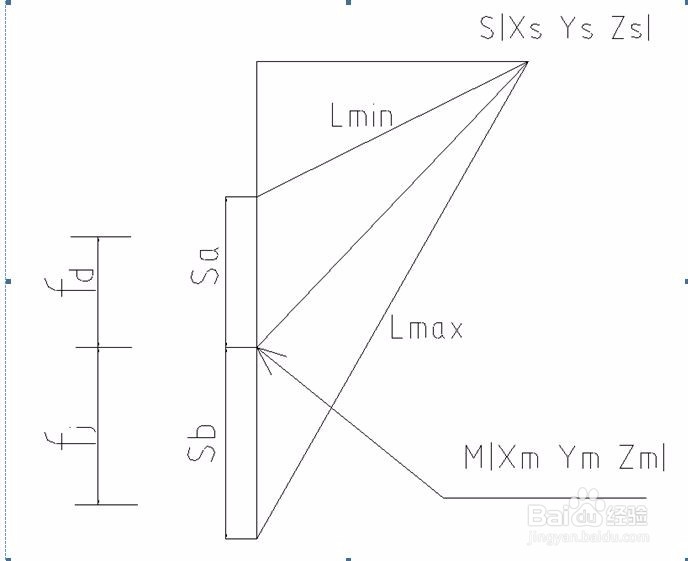

3、减振器行程校核在布置减振器时，根据具体情况及空间位置，确定恰当的连接方式。减振器初步布置后，采用作图或者计算进行运动校核，有时要交替进行，初算时，可暂时忽略悬架跳动时的横纵向位移，而仅考虑垂直位移
