CAD中如何标注形位公差

2025-04-25 09:56:21

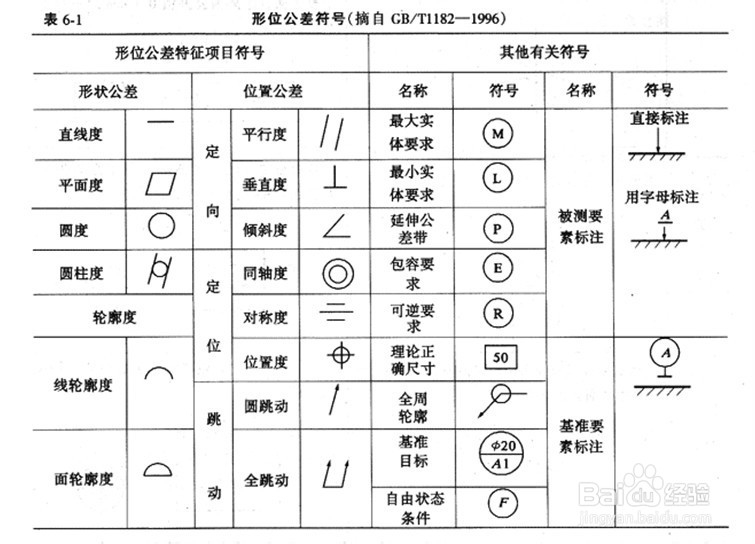

1、先看一下形位公差的标示符号，如果不理解，可以百度一下

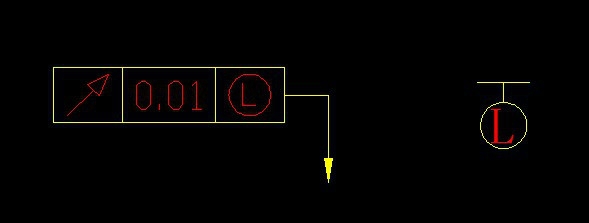

2、在实际工作中标注应该如图标注（此图是刀具图，以圆跳动标注为例）

3、形位公差主要包括三部分：形位公差符号、公差和基准

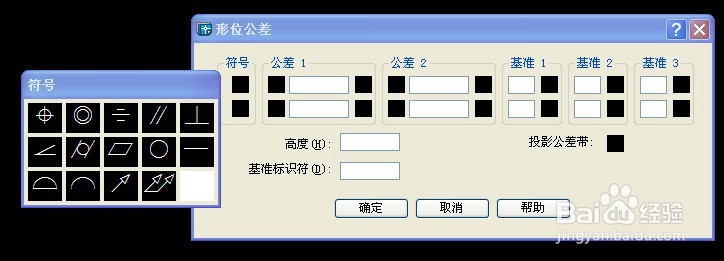

4、在CAD中打开形位公差（快键TOLERANCE）面板，选择填入公差符号，公差和基准

5、引线（快键LE）和基准需要自己另外画，画好后标注在适当位置即可
