HTRG-H全自动电容电感测试仪上位机软件操作介绍

一、软件的功能介绍

此配套工具软件用来将仪器中的数据上传至PC机，供试验人员对数据做进一步分析和处理。

二、软件的特点

本软件为绿色软件，无需安装便可使用；支持Windows系列操作系统，运行速度快，使用方便。

三、PC机通信连接线使用方法

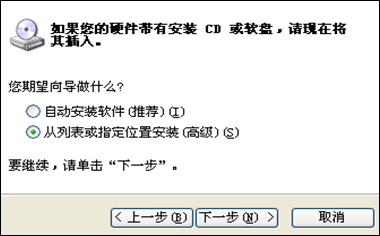

首次与PC联机需要安装USB驱动程序，连接好USB连接线后，打开仪器电源，电脑将会出现发现新硬件的提示，同时弹出安装驱动软件的提示，选择“从列表或指定位置安装”，如图4.2所示。

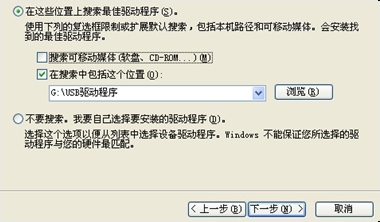

点击“下一步”，在弹出的对话框中，“在搜索中包括这个位置”打勾，点击“浏览”，选中本安装光盘的盘符，点击“下一步”，自动完成安装USB驱动，如图4.3所示。

四、　软件操作步骤

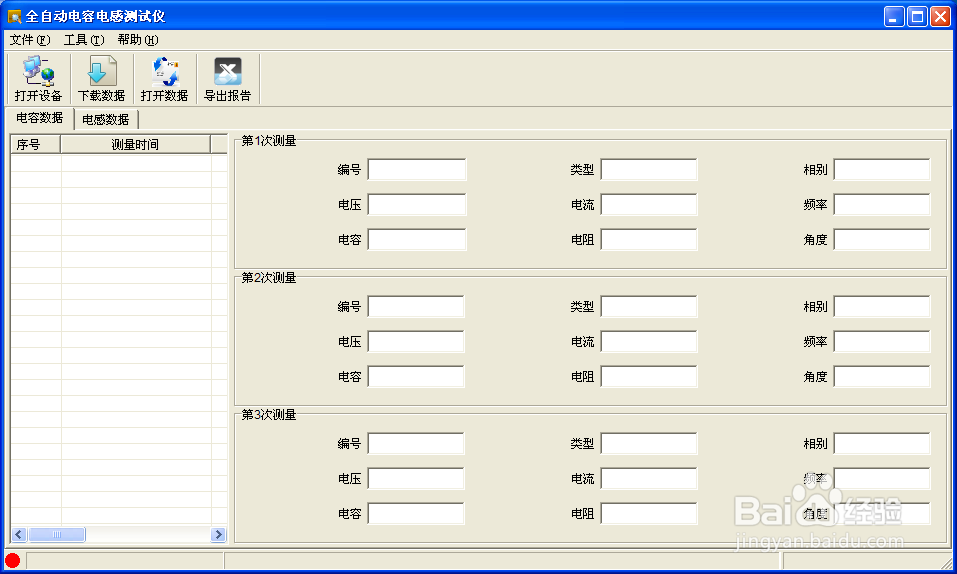

1、通信连接线连接好后，打开仪器电源，待仪器进入图3.1所示主界面后，点击“数据通信”，然后运行“全自动电容电感测试仪.exe”，如图4.4所示。

2、点击“打开设备”，自动联机，界面左下方显示“已连接”，如图4.5所示。

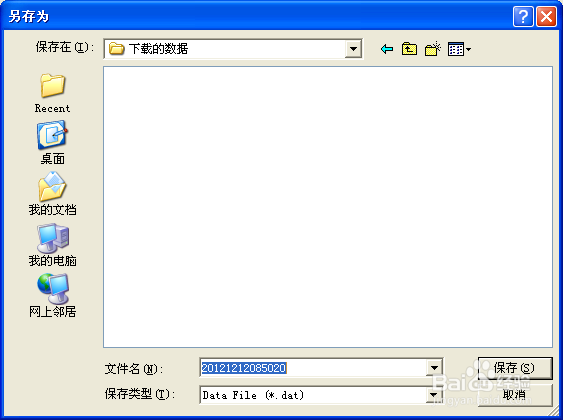

3、点击“下载数据”，弹出保存文件对话框，如图4.6所示。

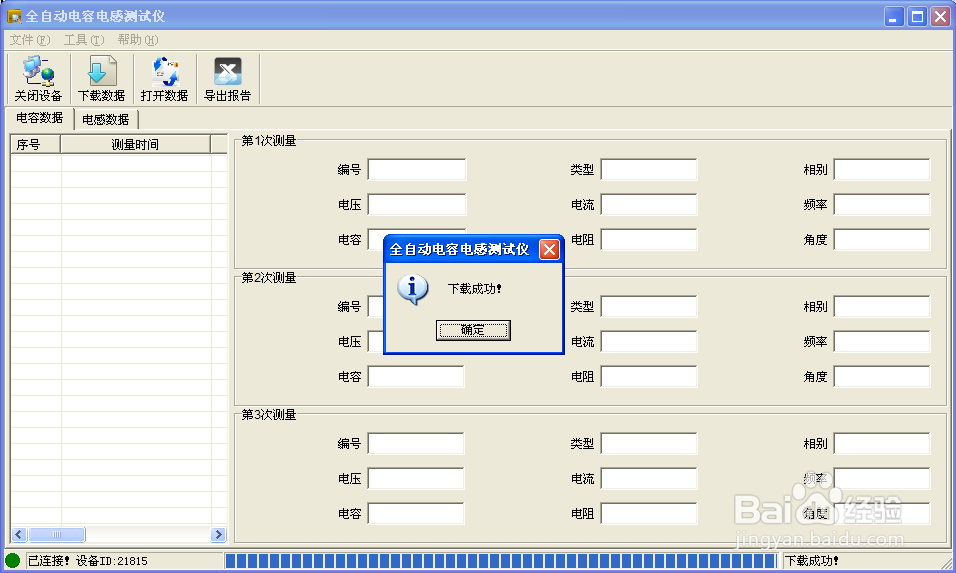

设置保存路径后，点击“保存”按钮，数据自动由仪器上传至PC机，下载完成提示“下载成功”，如图4.7所示。

点击“确定”按钮，列表显示所下载的电容和电感数据，如图4.8所示。

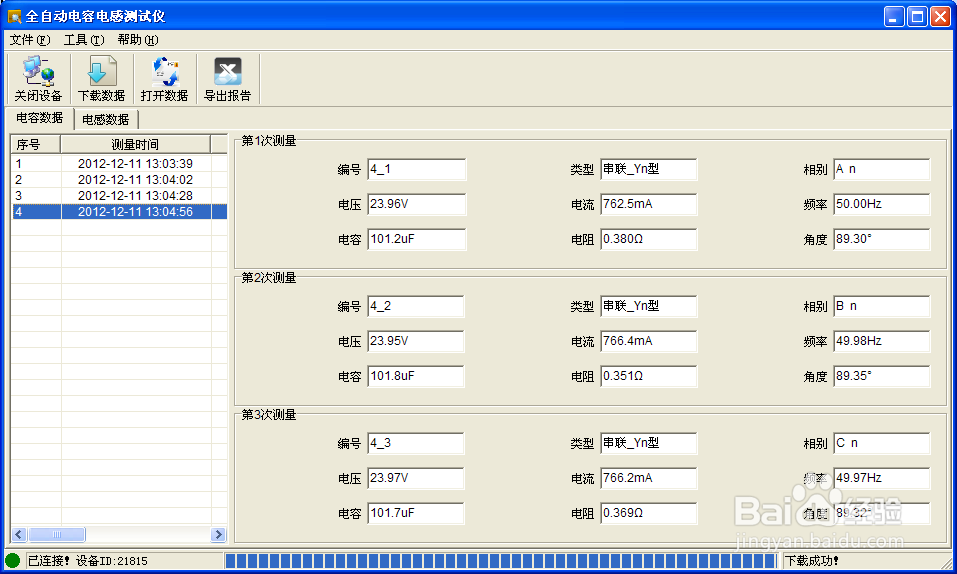

电容数据：点击电容数据列表中的数据，在右侧查看详细结果，如图4.9所示。

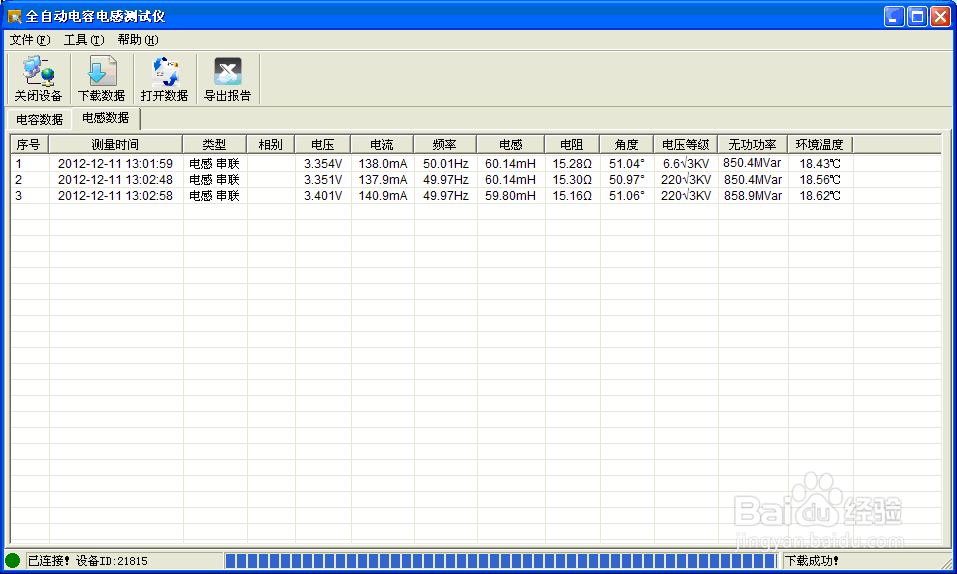

电感数据如图4.10所示。

4、打开数据：在图4.4中，也可以通过点击“打开数据”按钮，查看已保存在PC机中的历史数据，如图4.11所示。

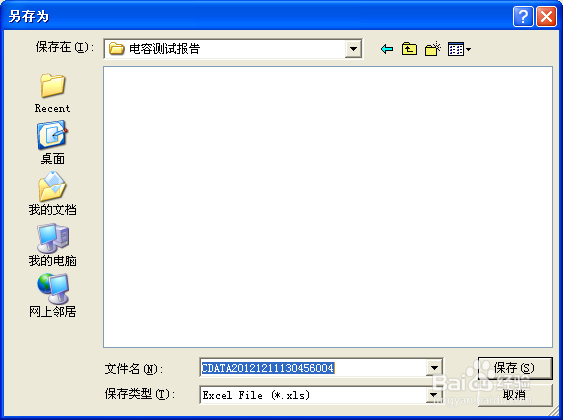

5、导出报告：在图4.8中，选择一行电容数据或电感数据点击“导出报告”生成测试报告文档。电容数据文件名以CDATA开头，如图4.12所示。

电感数据以IDATA开头，如图4.13所示。

文件名格式为CDATA/IDATA和XXXX(年)XX(月)XX(日)XX(时)XX(分)XX(秒)XXX（组号）的EXCEL文件。

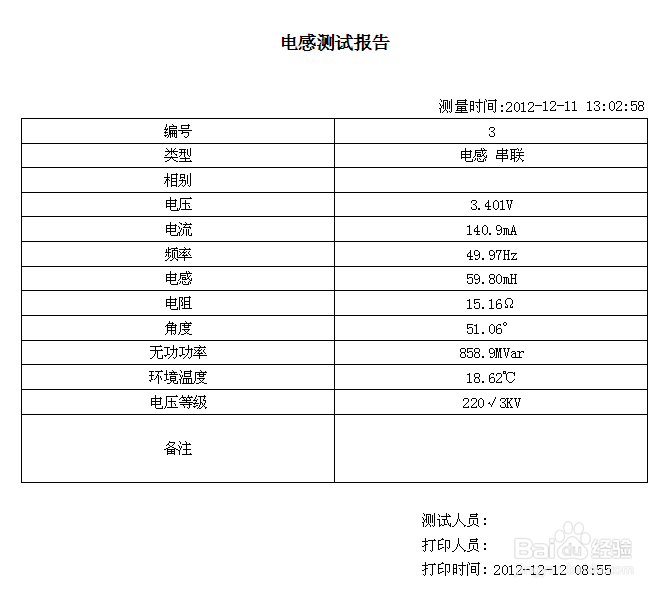

导出报告完成，打开导出的报告，浏览和编辑完整测试报告，电容测试报告如图4.14所示，电感测试报告如图4.15所示。
