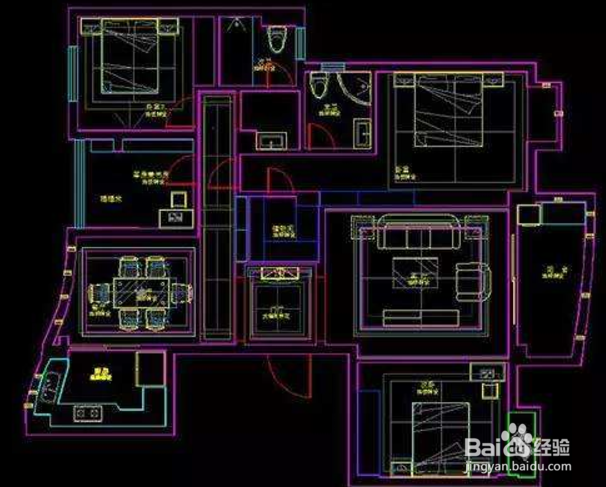

cad喷泉平面图怎么画

1、设置绘图单位：选择[格式]——职邗珩垃[单位] ：精度由0.000改为0；单位：毫米。设置绘图界限（既选择打印纸大小）选择[格式]——[绘图界限] ：如 设A3：左下角为：0，0 右上角为：420，297。（横向，纵向为：297，420）设A4：左下角为：0，0 右上角为：297，210。（横向，纵向为：210，297）

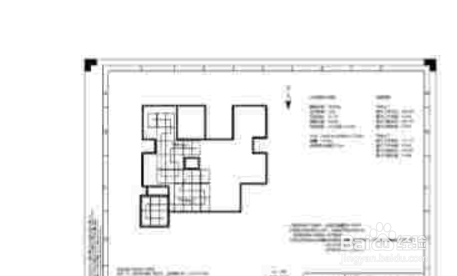

2、绘制图框标题栏：在图框标题栏图层1：1绘制图框标题栏。确定图框标题栏放大的倍数：为满足1：1绘图，应根据合理布图确定图纸放大的倍数。此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。

3、文字注释：工程图一般可用两种字体：长仿宋或工程字，选择[格式]——[文字样式]点击“新建”长仿宋：样式名：“长仿宋”，设置字体名称为；T仿宋GB-2312，文字高度为 图框标题栏中最近两条线距离的2/3取整数，注意图框标题栏已经放大。宽度比例为0.7。

4、工程字：样式名：工程字；字体：gbenor.shx & gbcbig.shx；勾选使用大字体，其他默认；注意：单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。

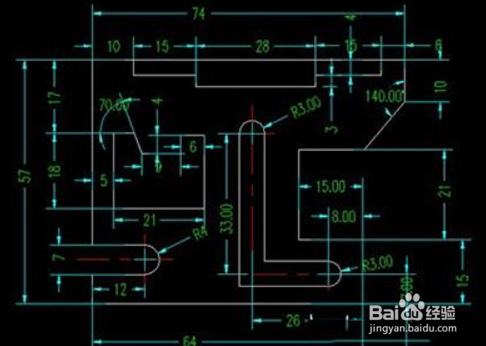

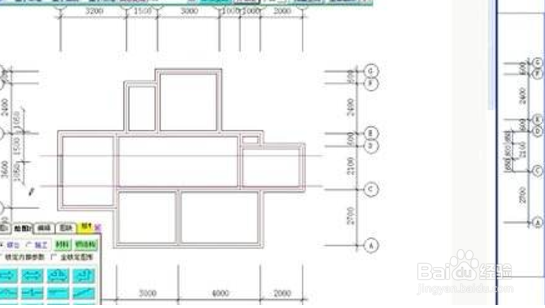

5、尺寸标注：设置标注样式：长度标注：选择[格式]——[标注样式]点击“新建”名称为：长度标注。主要修改：箭头选项选建筑标记，文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数，主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。

6、角度标注：选择[格式]——[标注样式]点击“新建”名称为：角度标注，主要修改：箭头选项选实心闭合，文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数。
