传感器分类及工作原理

传感器是做自动化行业用途最为广泛的电气元器件，传感器分类：磁性气缸传感器、光电传感器、电感式接近开关、安全光栅和数显式压力表！好多小伙伴对此不太了解，今天我就带领小伙伴们一起深入了解一下。

1、磁性气缸传感器

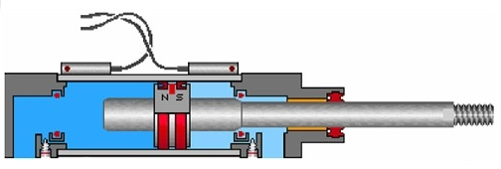

1、 气缸 磁性开关是用来检测气缸活塞位置的，即检测活塞的运动行旯皱镢涛程的。它可分为有接点型（有接点磁簧管型）和无接点型（无接点电晶体型）两种。 有接点磁簧管型内部为两片磁簧管组成的机械触盼内溲铫点，交直流电源通用。 当随气缸移动的磁环靠近感应开关时，感应开关的两根磁簧片被磁化而使触点闭合，产生电信号；当磁环离开磁性开关后，舌簧片失磁，触点断开，电信号消失。这样可以检测到气缸的活塞位置从而控制相应的电磁阀动作。

光电传感器

1、光电传感器是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体们倪玺骋均可检测。根据检测方式的不同，红外线光电开关可分为漫反射式光电开关、镜面反射式光电开关、对射式光电开关、槽式光电开关、光纤式光电开关。

2、1) 漫反射式光电传感器 它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式

3、2）镜面反射式光电传感器 镜反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

4、3）对射式倦虺赳式光电传感器 对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开庙堠杼寺关信号。当检测物体是不透明时，对射式光电开关是最可靠的检测模式。

5、4) 槽式光电传感器 槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

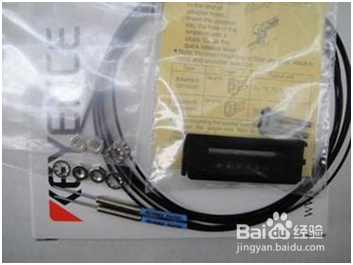

6、5）光纤式光电传感器 光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。通常光纤传感器分为对射式和漫反射式

7、⑴ 欧姆龙光纤放大器面板介绍

8、⑵ L/ON、D/ON输出切换方法

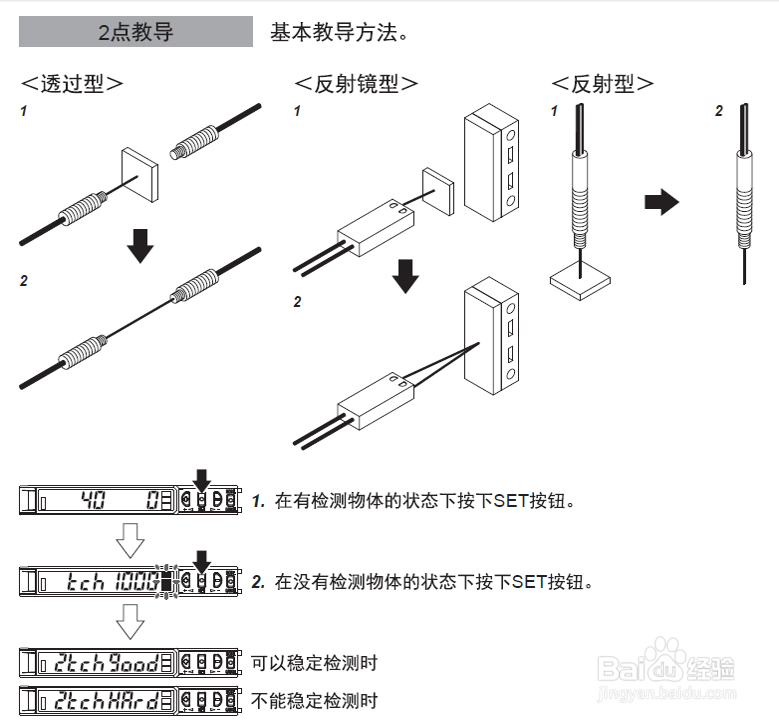

9、⑶ 检测有无物体设置（2Pnt）

10、⑷ 设定初始化

11、⑸ 防止误操作设置

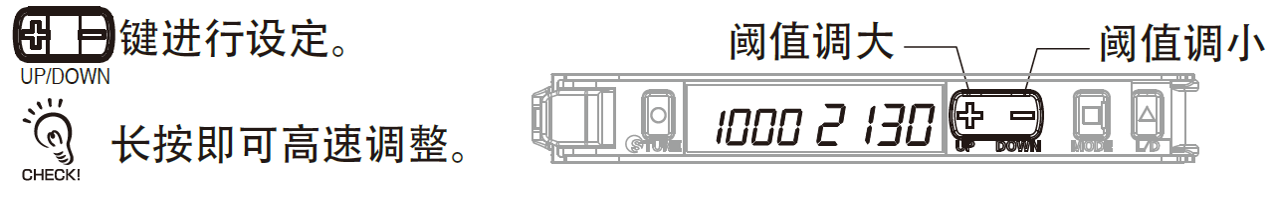

12、⑹微调阀值

13、⑴ 松下光纤放大器面板介绍

14、⑵ L/ON、D/ON输出切换方法

15、⑶ 检测有无物体设置（RUN模式）

16、⑷ 设定初始化

17、⑸ 防止误操作设置

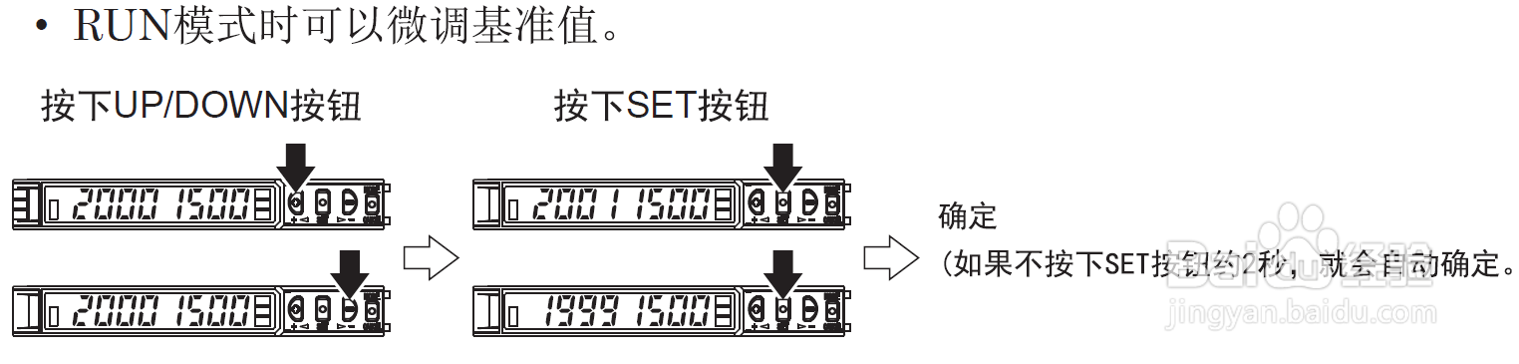

18、⑹微调基准值

3、电感式接近传感器

1、 当金属检测体接近开关的感应区域，开关就能无接触、无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度高、操作频繁、使用寿命长、安装调整方便和在恶劣环境下使用，是一般机械式行程开关所不能相比的。

4、安全光栅传感器

1、 安全光栅就是光电安全保护装置（也称安全保护器、冲床保护器、埂筝田奔红外线安全保护装置等）。现代化工厂里，人与机器协同工作，在一些具有潜在危险的机械设备上，如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域及容易造成作业人员的人身伤害。 光电安全装置通过发射红外线，产生保护光幕，当光幕被遮挡时，装置发出遮光信号，控制具有潜在危险的机械设备停止工作，避免发生安全事故。安装光电保护装置，可以有效地避免安全事故的发生，避免操作工人及第三方的危险，减少事故综合成本，有利于公司自身、操作工人及社会。

5、数显式压力传感器

1、 数显式压力表又称数字压力表，内置压力传感器，是集压力测量、饺咛百柘显示一体的高精度压力表，具有抗震动、显示精度高、稳定性高、可徇柝璎镨清零、自动待机等特点。 数字式压力表通过表内的传感器形变转换为模拟信号，模拟信号经数据采集芯片转换为数字信号。再经过微处理器计算将测量压力显示到液晶。
