如何画机械平面图形手柄（机械制图手柄的画法）

1、根据平面图的尺寸，定长和宽的基准（即起点）

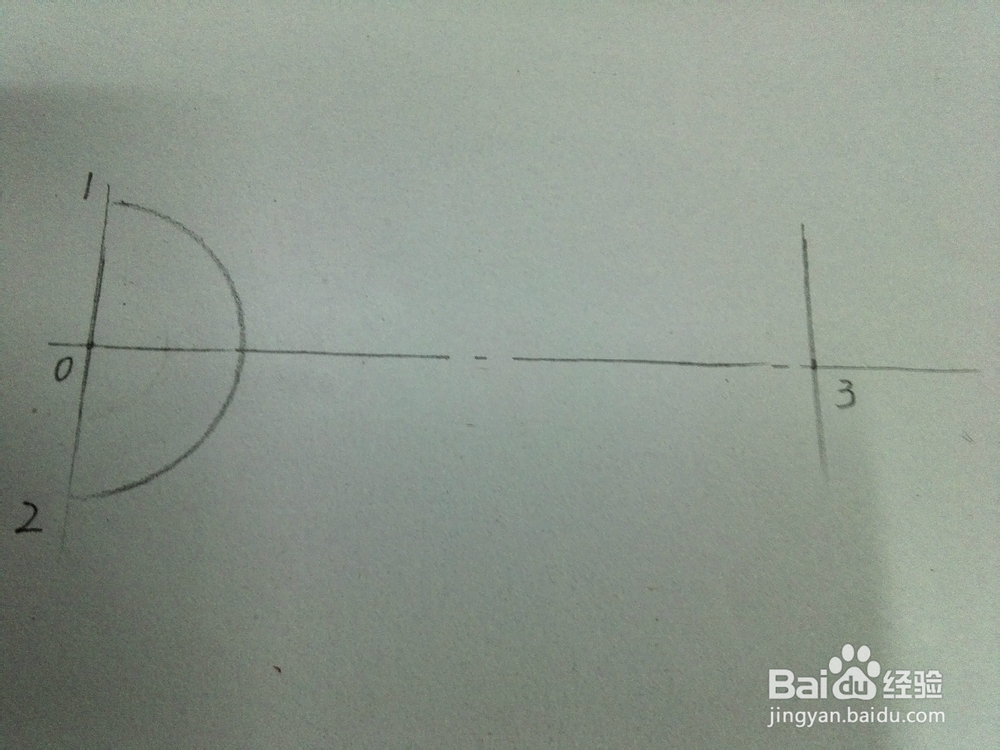

2、以O为圆心，线段R15为半径，画圆弧量取O3为75得3点由3点向左量10得4点，再以4点为圆心，线段R10为半径，画圆弧由手柄的直径30，对称向上量取15，得对称直线AB按直线与圆的圆弧连接方法（如不会，百度详细搜：如何画直线与圆的内连接圆弧（圆与直线... ） ，以R50为半径画出手柄的大圆弧，再以同样方法，画出对称的手柄的大圆弧按圆与圆的圆弧连接方法（如不会，百度详细搜：如何画圆与圆的外连接圆弧（半径根据需... ）以R12为半径画出手柄的凹弧，再以同样方法，画出对称的手柄的凹弧擦去多余的线条，描深轮廓线即可

3、量取O3为75得3点由3点向左量10得4点，再以4点为圆心，线段R10为半径，画圆弧由手柄的直径30，对称向上量取15，得对称直线AB按直线与圆的圆弧连接方法（如不会，百度详细搜：：如何画直线与圆的内连接圆弧（圆与直线...） ，以R50为半径画出手柄的大圆弧，再以同样方法，画出对称的手柄的大圆弧按圆与圆的圆弧连接方法（如不会，百度详细搜：如何画圆与圆的外连接圆弧（半径根据需... ）以R12为半径画出手柄的凹弧，再以同样方法，画出对称的手柄的凹弧擦去多余的线条，描深轮廓线即可

4、由3点向左量10得4点，再以4点为圆心，线段R10为半径，画圆弧由手柄的直径30，对称向上量取15，得对称直线AB按直线与圆的圆弧连接方法（如不会，百度详细搜：如何画直线与圆的内连接圆弧（圆与直线...） ，以R50为半径画出手柄的大圆弧，再以同样方法，画出对称的手柄的大圆弧按圆与圆的圆弧连接方法（如不会，百度详细搜：如何画圆与圆的外连接圆弧（半径根据需... ）以R12为半径画出手柄的凹弧，再以同样方法，画出对称的手柄的凹弧擦去多余的线条，描深轮廓线即可

5、由手柄的直径30，对称向上量取15，得对称直线AB按直线与圆的圆弧连接方法（如不会，百度详细搜：：如何画直线与圆的内连接圆弧（圆与直线...） ，以R50为半径画出手柄的大圆弧，再以同样方法，画出对称的手柄的大圆弧按圆与圆的圆弧连接方法（如不会，百度详细搜：：如何画圆与圆的外连接圆弧（半径根据需... ）以R12为半径画出手柄的凹弧，再以同样方法，画出对称的手柄的凹弧擦去多余的线条，描深轮廓线即可

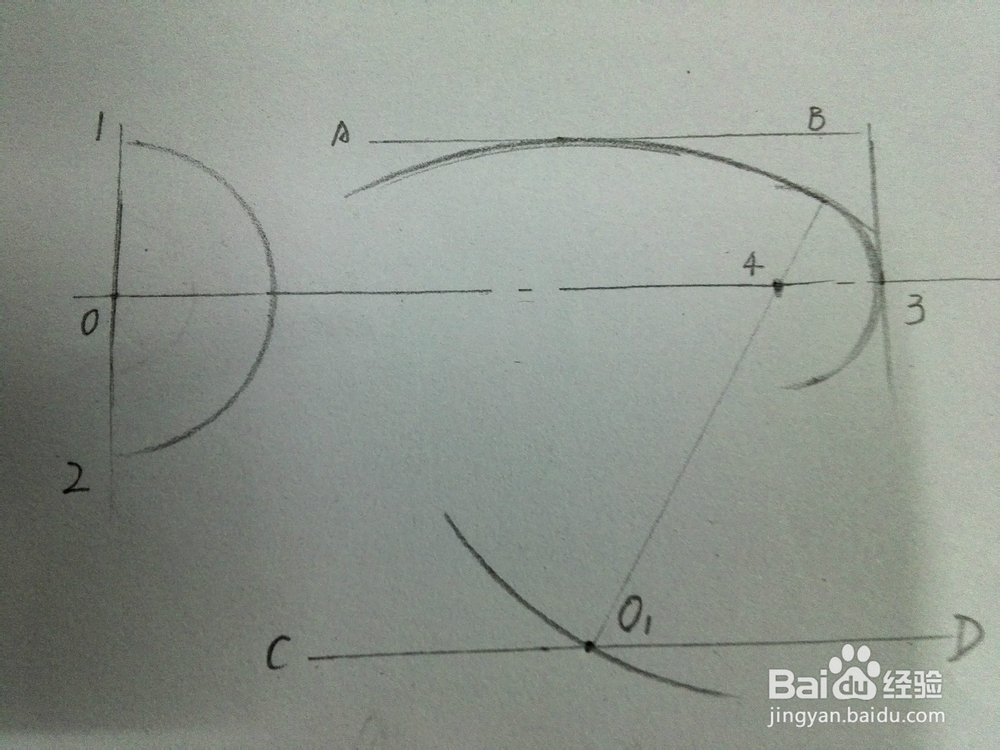

6、按直线与圆的圆弧连接方法（如不会，百度详细搜：如何画直线与圆的内连接圆弧（圆与直线...） ，以R50为半径画出手柄的大圆弧，再以同样方法，画出对称的手柄的大圆弧

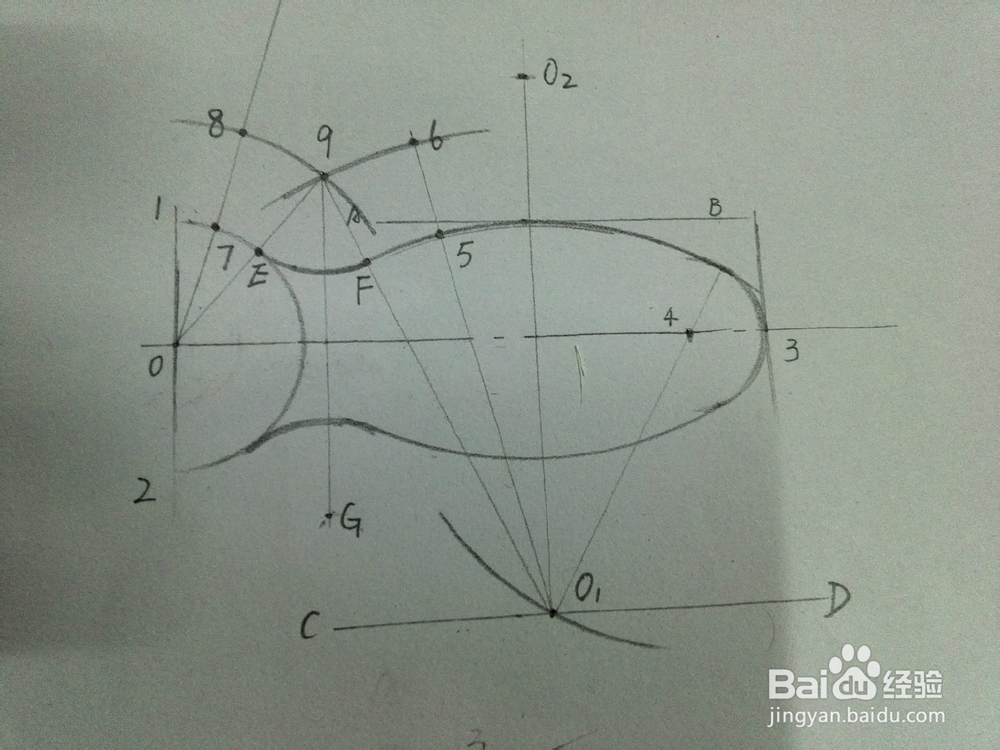

7、按圆与圆的圆弧连接方法（如不会，百度详细搜：：如何画圆与圆的外连接圆弧（半径根据需... ）以R12为半径画出手柄的凹弧，再以同样方法，画出对称的手柄的凹弧

8、擦去多余的线条，描深轮廓线即可
