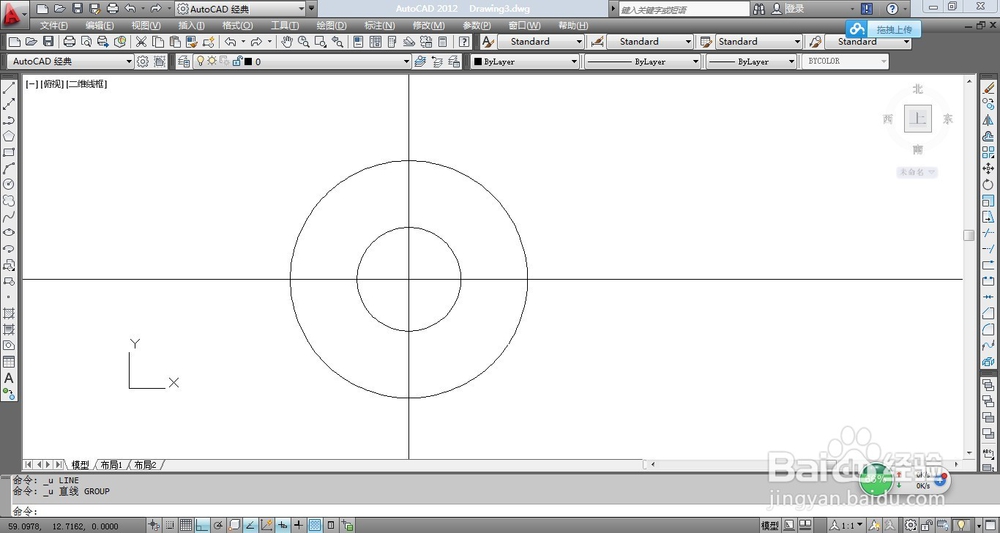

1、首先输入XL构蟠纸栅里造线快捷键，然后画两条垂直和水平的辅助线，以两条辅助线的交点为圆心画两个同心圆，半径分别为7和16，最后结果如图所示。

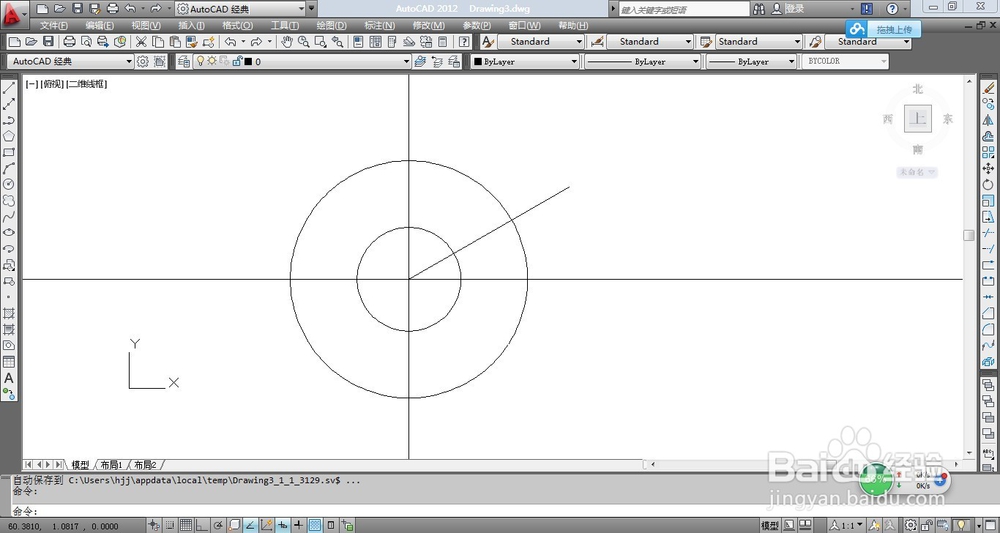

2、输入L直线快捷键，输入@25<30,画一条长度为25，与水平线夹脚为30度的直线，最后结果如图所示。

3、再次输入C，绘制三个圆，一个半径分别是13.25，以两条构造线交点为圆心，一个半径是1.5以耖邸苍焚半径为7的圆和水平构造线的交点为圆心，一个半径是4.5以半径13.25的圆和30度斜线的交点为圆心，最后结果如图所示。

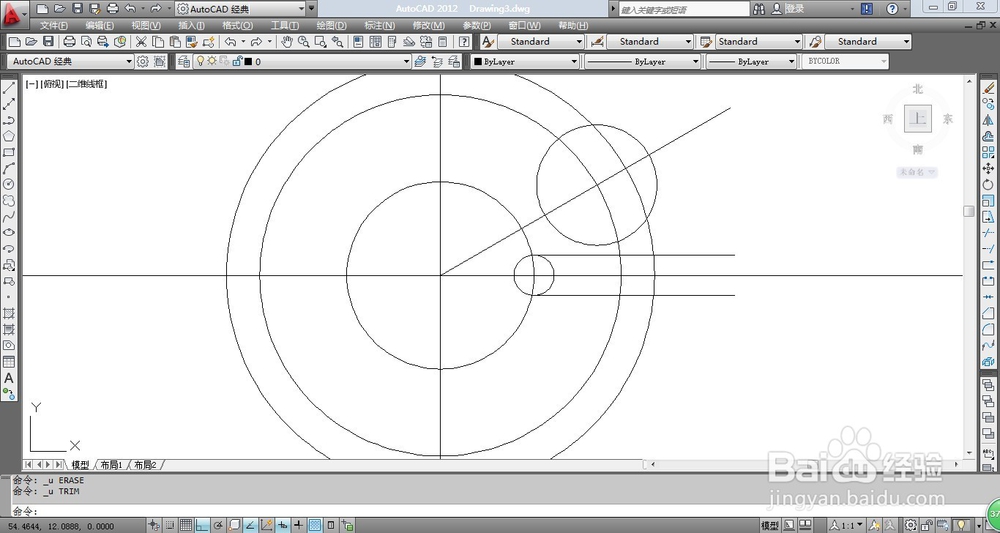

4、打开象限点捕捉，然后画两条长度为15的直线，最后结果如图所示。

5、输入TR修剪快捷键，修剪成如图所示的样子，然后删除中间那个圆，最后结果如图所示。

6、输入MI镜像命令，然后选中刚才修建好的这个图形，镜像一个出来，最后结果如图所示。

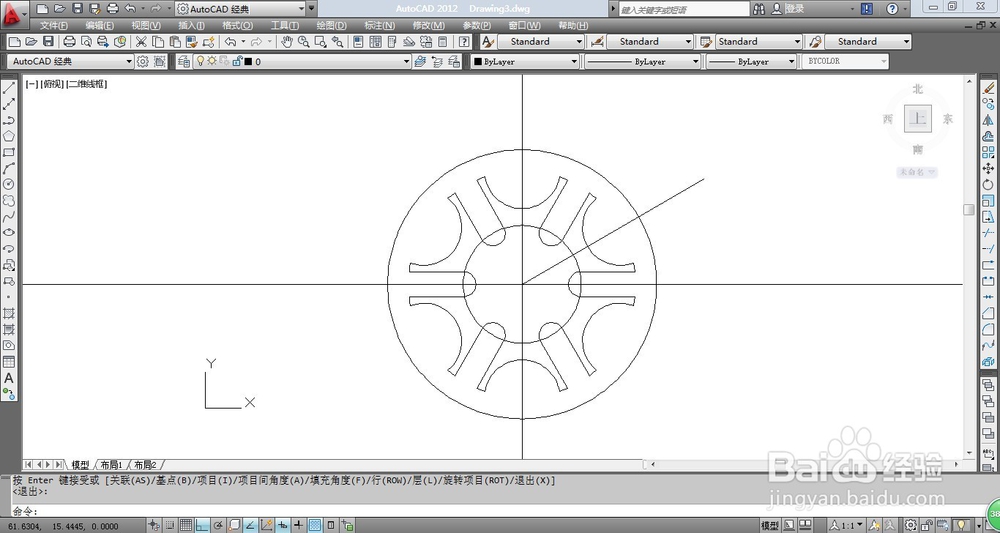

7、然后点击菜单栏中“修改”→“阵列”选择环形阵列，然后将镜像的整个图形，360度环形6个，最后结果如图所示。

8、删除多余的东西，最后结果如图所示，这样就画完了。
