CATIA sketch tracer 模块描图

1、进入"开始"-“形状”-“Sketch Tracer"模块。切换视图模式为“含材料着色”。

2、切换视图方向为侧向视图，点击"Create an Immersive Sketch"命令，插入BMW Z4侧视图，拖动瞧遭蓬纺绿色坐标系，使两坐标轴与产品边缘贴合。确定该车长4200mm，高度尺寸会自动调整。

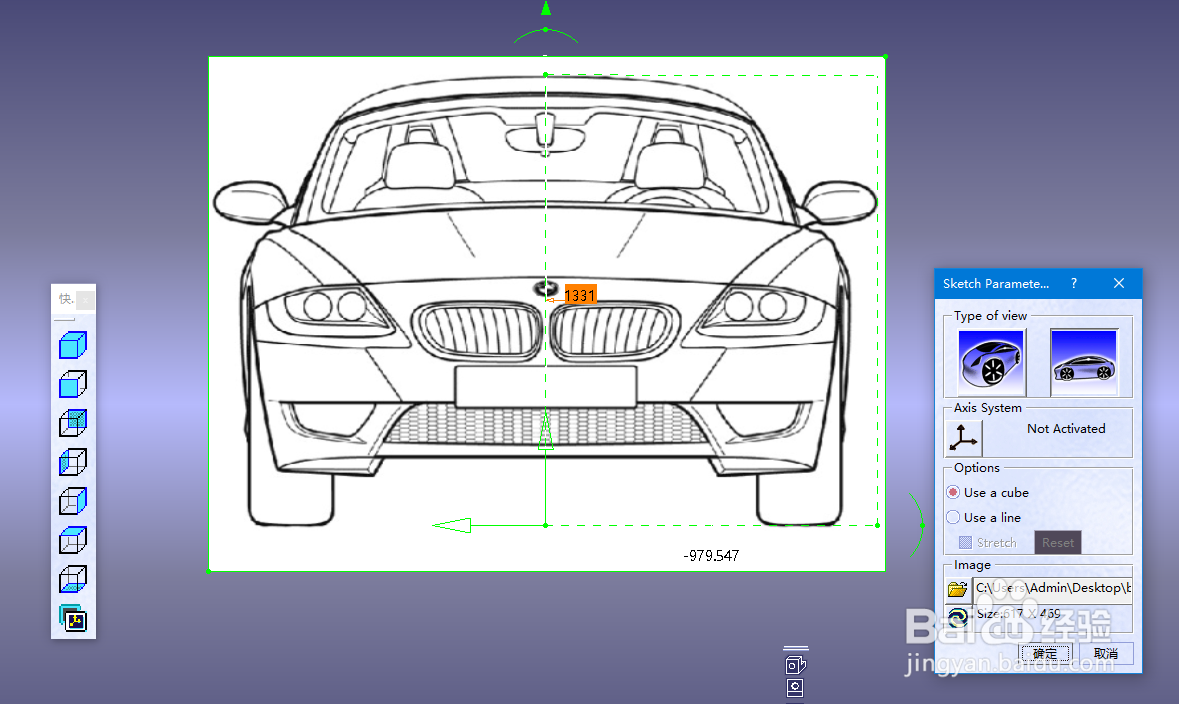

3、切换到前视图方向，确定高度与侧视图高度一致为1331mm。

4、单击图片后，图片周围会出现白色箭头，拖动箭头可平行移动图片。最终插入四个方向的图纸。

5、之后便可进入“自由风格”模块进行空间曲线的构建。
