MATLAB提取图像的形心并标记

作者：ZephyrHou 2017-07-09

有时候我们需要标记图形的形心，唁昼囫缍这时我们可以使用MATLAB函数自带的函数，regionprops进行标记。好了，闲话少说，下面上代码：

Img= imread('coins.png'); % coins.png为系统内自带图像

Ibw = im2bw(Img); %使用阈值变换法把灰度图像转换成二值图像

Ibw = imfill(Ibw,'holes'); %该函数用于填充图像区域和‘空域’

Ilabel = bwlabel(Ibw); %连通区域标记函数

Area_I= regionprops(Ilabel,'centroid');%用来度量图像区域属性的函数.常用来统计

%被标记的区域的面积分布，显示区域总数

figure;imshow(Img);hold on;

for x = 1: numel(Area_I)

plot(Area_I(x).Centroid(1),Area_I(x).Centroid(2),'b*');

end

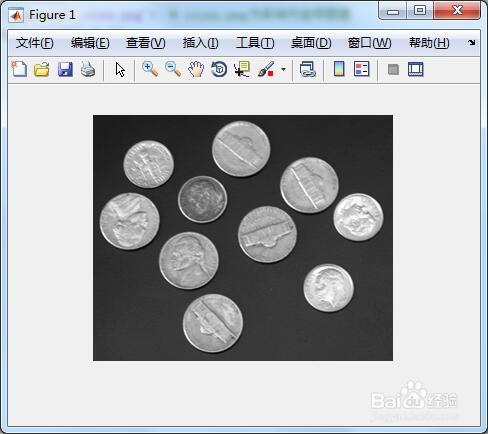

原始图片如下：

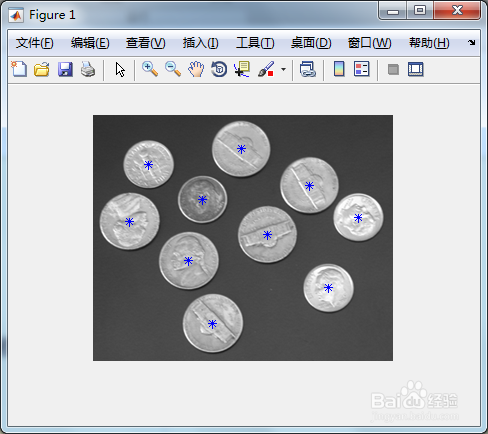

使用代码标记后效果如下：

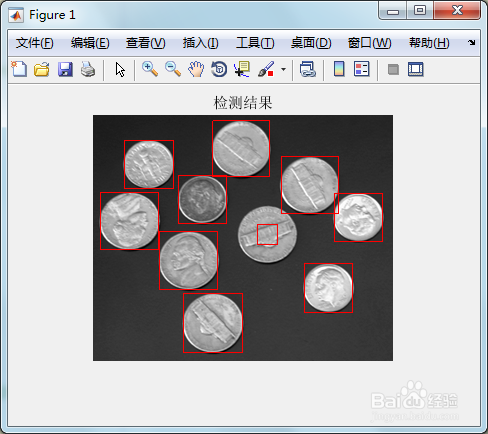

当然我们还可以提取其外接矩形的四个顶点坐标，然后使用plot画出其边框，也可以使用函数内置的属性，具体请使用helpregionprops 查看其属性，效果如下：
