cad如何使用倒角边

1、打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【建模】、【视图】和【视觉样式】，将这三个工具栏调出并按图示调整好工具栏的位置；

2、点击视图栏中的【西南等轴测】将视图切换为西南视角。点击建模工具栏中的【长方体】，按图示在作图区域绘制出一个长方体模型；

3、点击鼠标右键-【AutoCAD】，勾选【实体编辑】将实体编辑工具栏调出（如图所示）；

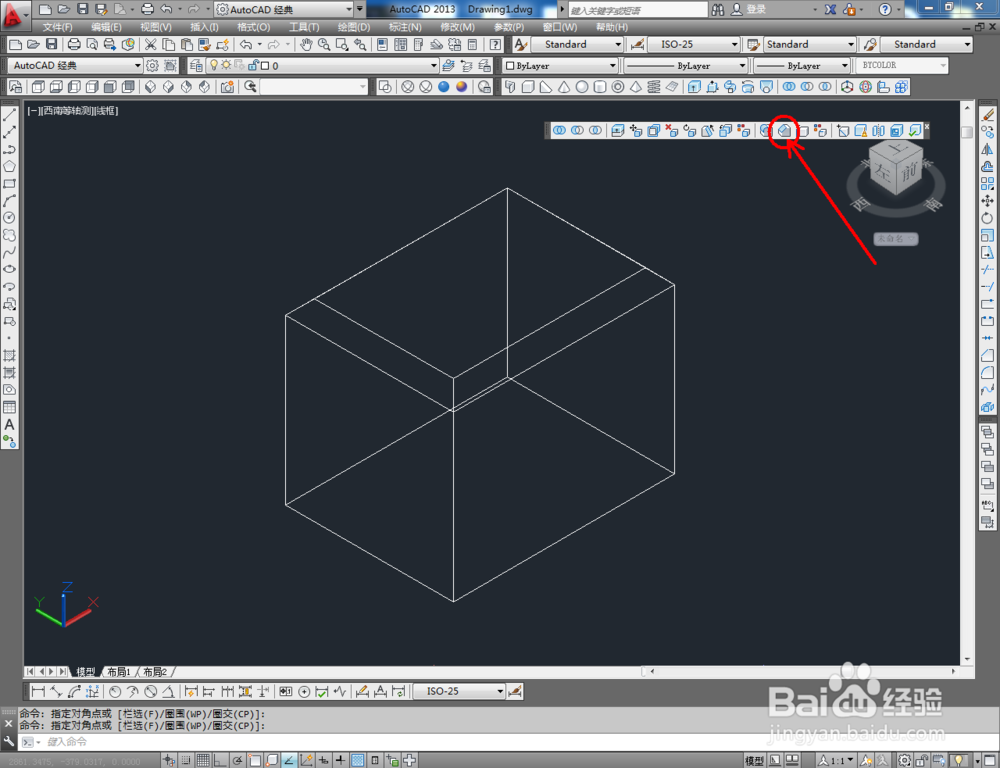

4、点击实体编辑工具栏中的【倒角边】，在命令栏中输入：d并按下空格键，输入第一个边距数值：50，按下空格键确认后，输入第二个边距数值：50并按下空格键确认。完成后，点击图示模型上的边，对选边进行倒角处理；

5、点击实体编辑工具栏中的【倒角边】，在命令栏中输入：d并按下空格键，输入第一个边距数值：100，按下空格键确鹚剖蛲蛋认后，输入第二个边距数值：100并按下空格键确认。完成后，点击图示模型上的边，对选边进行倒角处理；

6、最后，鼠标依次点击视觉样式中的【线框】、【隐藏】、【真实】、【概念】图标，可绘制出各种视觉样式的倒角处理后的长方体模型。以上就是对cad如何使用倒角边的所有介绍。
