CAD画虚线却显示为实线时怎么办

1、当我们的虚线太短时，画出来的虚线就会显示成实线样式，只有放大才能看清楚“真面目”，这样影响到我们图纸设计的视觉效果，如下图所示：

2、选中你的虚线，打开“特性”面板，这时我们会看到在“特性”面板里面，有一项“线型比例”是“1”，我们把“1”改成10可以看一下效果，如果不行就再放大，赶时縻橼直到显示为虚线为止，这是因为我们的线太短，所以它的小线段以1的比例聚集在了一起，成了“实线”；

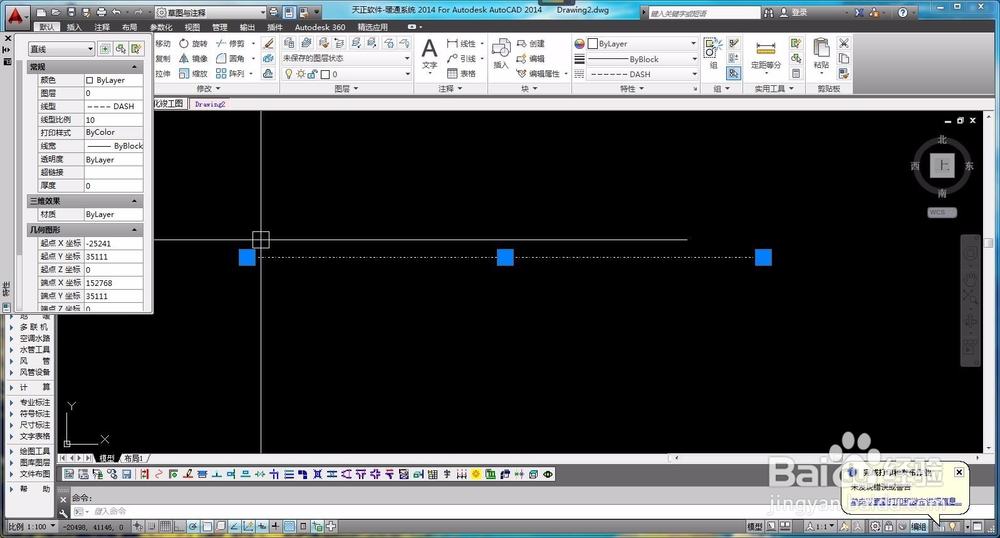

3、调到合适的线型比例后，虚线样式就显示出来了，如下图所示：
