solidworks装配图隐藏和透明功能的使用

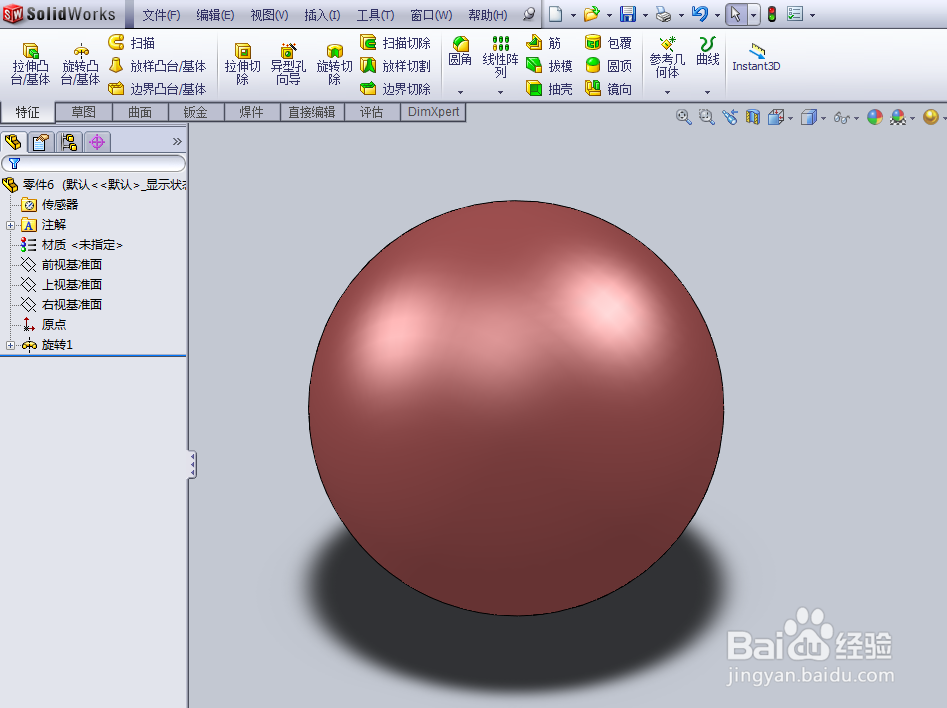

1、 这里绘制一个简单的装配图做示例。首先绘制一个密封盒子，再绘制一个球体，保存为零件。

2、 新建一个装配图，将两个零件插入进来，并将球体放置在盒子内部，这时只能看到盒子，而看不到球体。

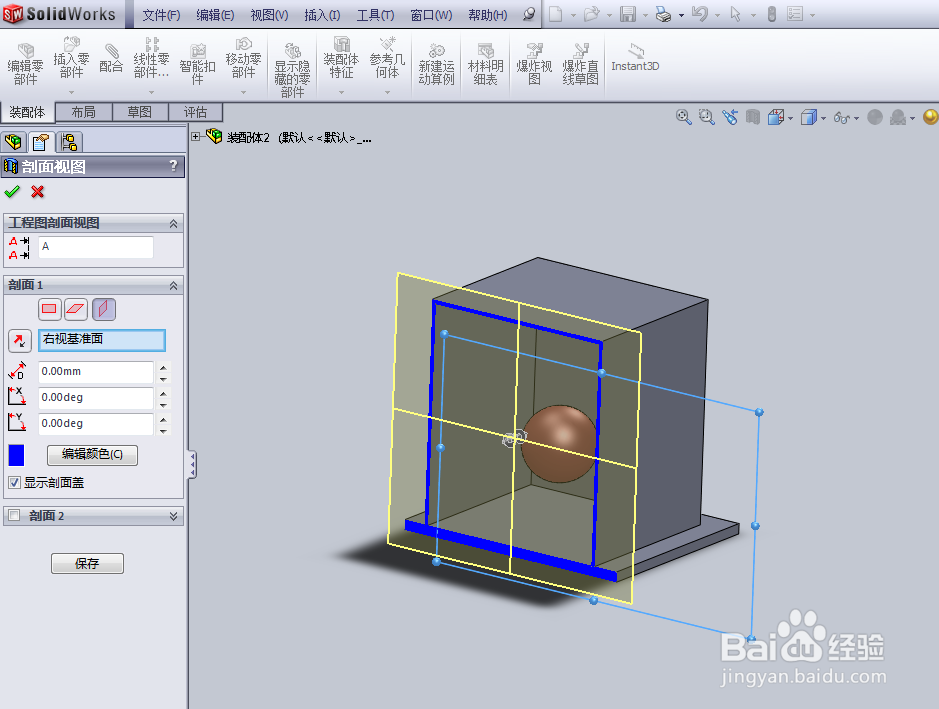

3、 我们使用剖面图，可以看到球体在盒子的内部，这时一种编辑内部零部竭惮蚕斗件的方法，即将外部零部件剖开，然而这种方法不方便，而且容易连内部零部件也一并剖开。

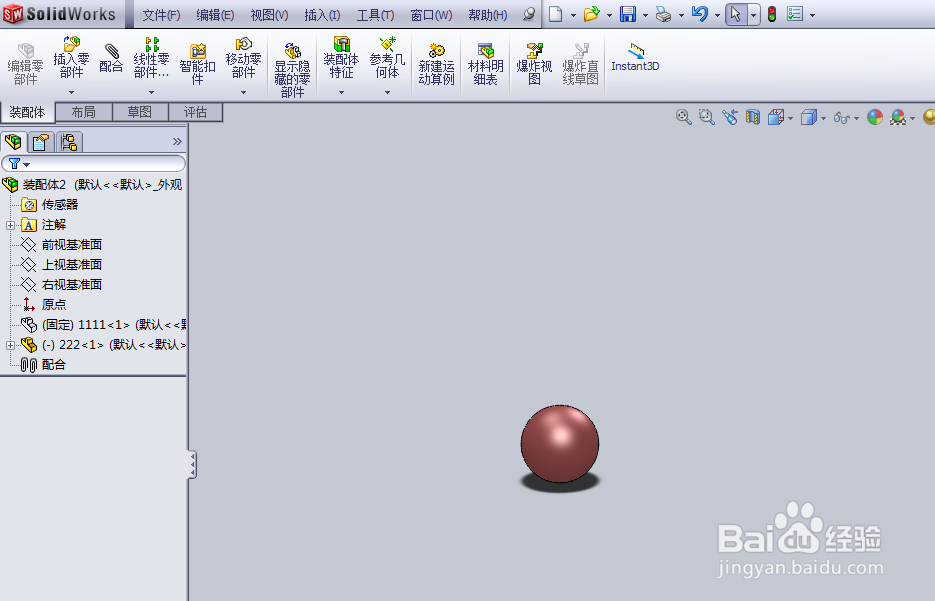

4、 我们可以使用隐藏功能，右键点击盒子，点击隐藏命令小图标，将盒子隐藏，需要显示回来时在空白处右键，显示隐藏的零部件即可。

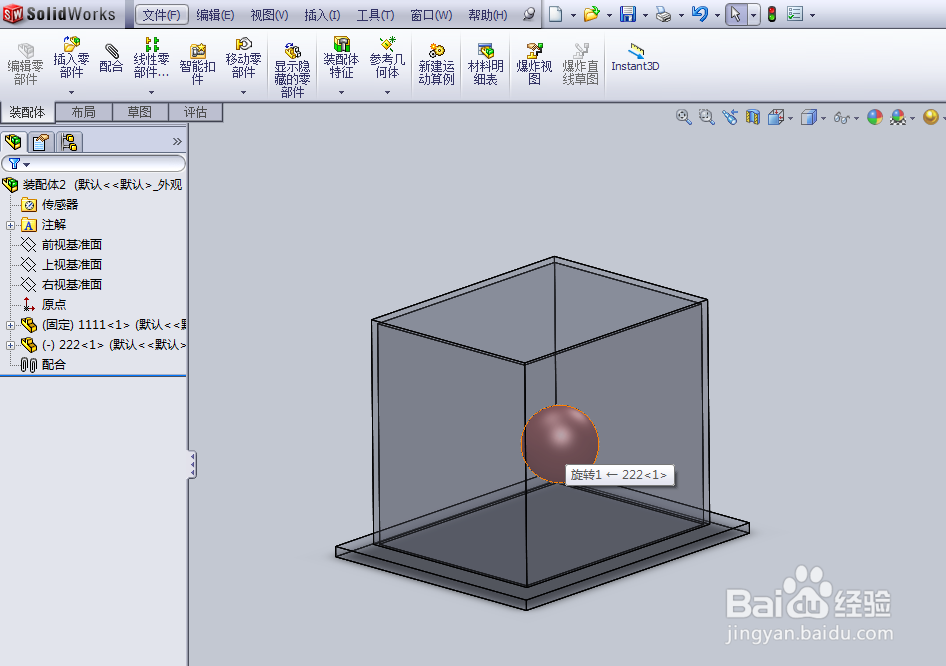

5、 另一种方法是透明，把外部零部件显示变成透明，也可以看到内部零部件并且可以选中编辑，不需要透明时将透明命令小图标取消即可。
