HDHG-258B 变频式互感器测试仪产品硬件结构

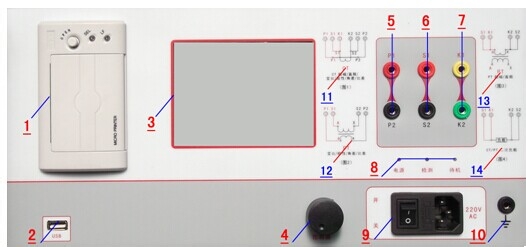

面板注释:

1—— 打印机

2—— USB

3—— 显示

4—— 控制器

5—— 测CT时,一次侧电压测量端,接CT一次侧;

测PT时,二次侧电压测量端,接PT二次侧。

6—— 测CT时,一次侧电压测量端接,CT二次侧;

测PT时,一次侧电压测量端,接PT一次侧;

测PT励磁/直阻时,S1与K1、S2与K2短接后,接被测PT二次侧;

测CT/PT二次负荷(负载)试验,S1与K1、S2与K2短接后,接被测负载。

7—— 测PT励磁/直阻时,K1与S1、K2与S2短接后,接被测PT二次侧;

测CT/PT二次负荷(负载)试验,K1与S1、K2与S2短接后,接被测负载。

8—— 工作指示灯(电源灯,工作灯,待机灯)

9—— 主机开关、主机保险、主机电源插座(220V AC)。

10—— 接地

11—— CT励磁、直阻、变比、极性、角差、比差试验接线简图

12—— PT变比、极性、角差、比差试验接线简图

13—— PT励磁、直阻试验接线简图

14—— CT/PT二次负荷试验接线简图
