阻容耦合电路

这篇经验同样是电子电路知识系列教程，偶合电路阻容耦合

简介与原理

1、阻容耦合电路在模拟电路中捂执涡扔使用的比较多，放大电路中经常使用到，在集成电路中由于电容无法做到打容量所以几乎无使用，下图是比较经典的阻容耦合放大器

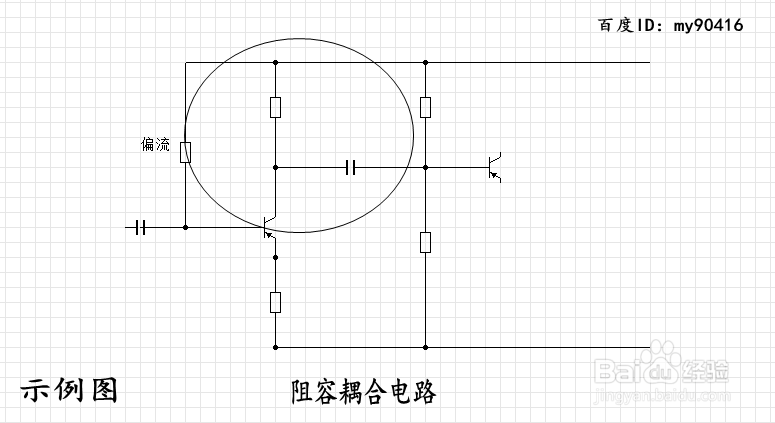

2、在下图中被圈起来的电路部分就是阻容耦合电路

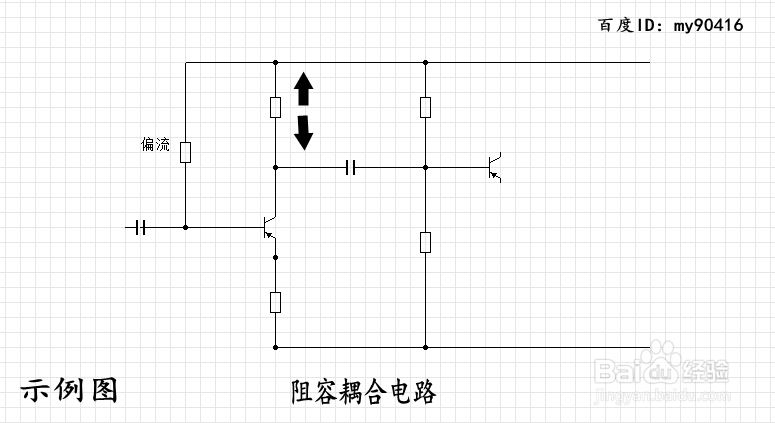

3、他的基本原理是，前一级放大器输出的信号在负载的电阻上形成一个被放大的信号的电压降，这个被放大的信号通过电容进入下一级的放大器输入端

4、下图中的电阻是下一级偏流电阻，电容在这里的作用起到隔离直流的作用，同时又能让信号很好的通过

5、整个阻容耦合电路就是一个电阻和一个电容组成，非常简单，相对于变压器耦合更加容易应用

6、阻容耦合更加适用于模拟电路中音频信号的耦合，或者高频信号的耦合，由于电容是隔绝直流的所以接近直流的信号基本无法通过
