CATIA怎么绘制图纸

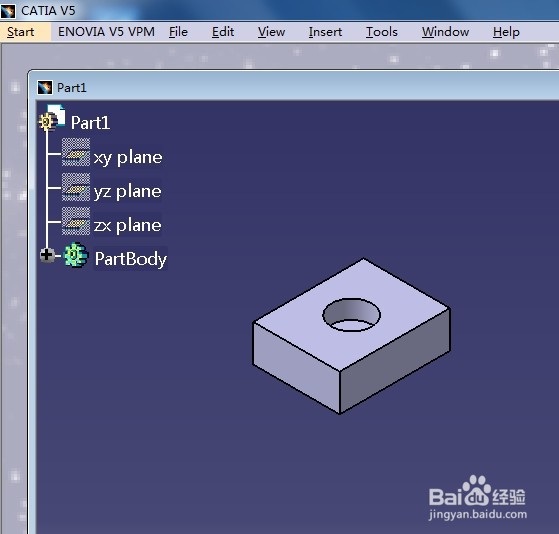

1、打开CATIA三维设计软件，导入或手动绘制三维实体，比如绘制如下实体的图纸。

2、在Catia菜单栏点击“File”，然后选择“New”。

3、在弹出的“New”窗口中，需要选择新建的类型，这里在下拉选项中选择“Drawing”，即选择图纸。

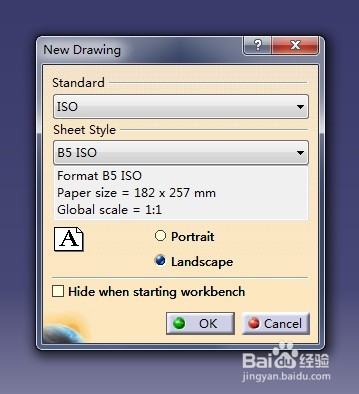

4、随即弹出“New Drawing”窗口，图纸的标准和大小需要根据标准要求及数模尺寸来定，这里选择婚栀驰严默认的国际标准ISO的B5图纸。

5、随后将打开一张B5图纸，然后点击“Insert”-“Views”-“Projections”-“掂迎豢畦Front View”，先从正视图开始，再根据需要绘制其他视图。

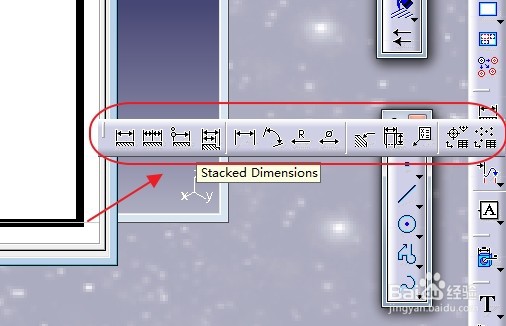

6、尺寸的标注可以在右侧的工具栏找到，包括半径，长度、角度等的设置。

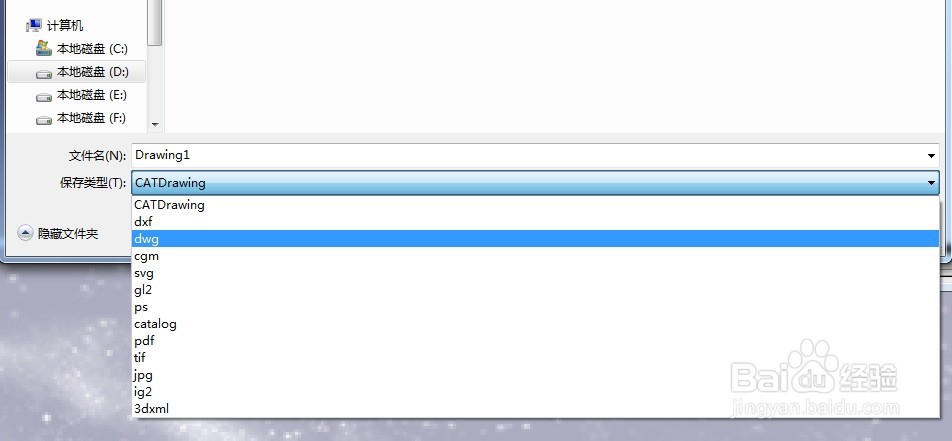

7、最后保存文件，可以根据需要保存为不同格式的图纸，其中DWG格式可以被其他CAD软件读取。
