三菱plc GX软件的自保持程序编程方式

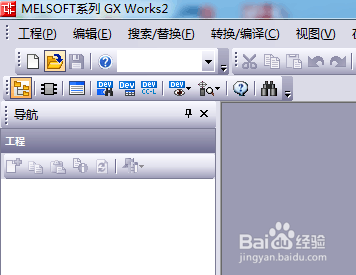

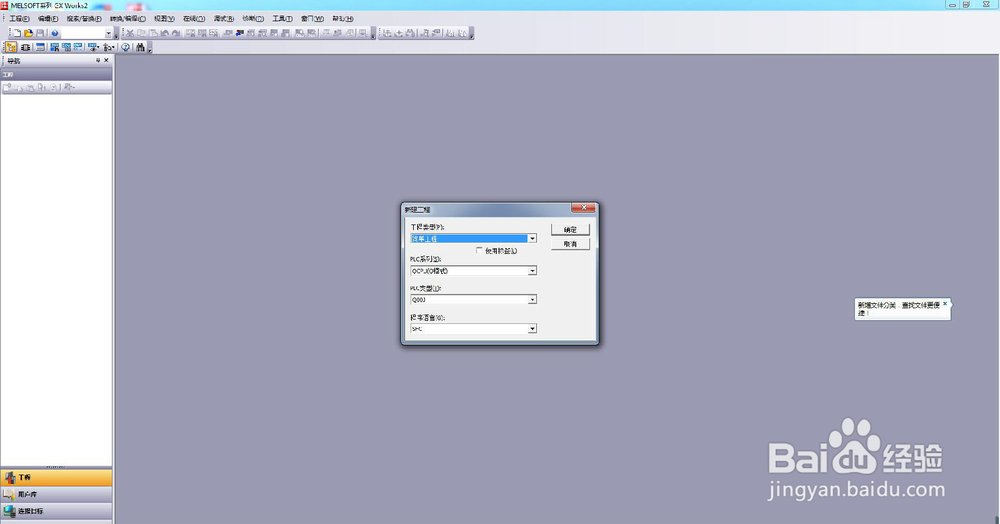

1、双击桌面上三菱plc编程软件 GX work2 创建新工程  点击工程——新建工程

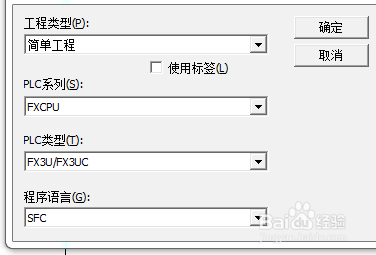

2、选择工程类型：简单工程 ——  plc系列：FXCPU—— plc类型：FX3U/FXUC——编程语言：SFC 设置完成后点击确认。

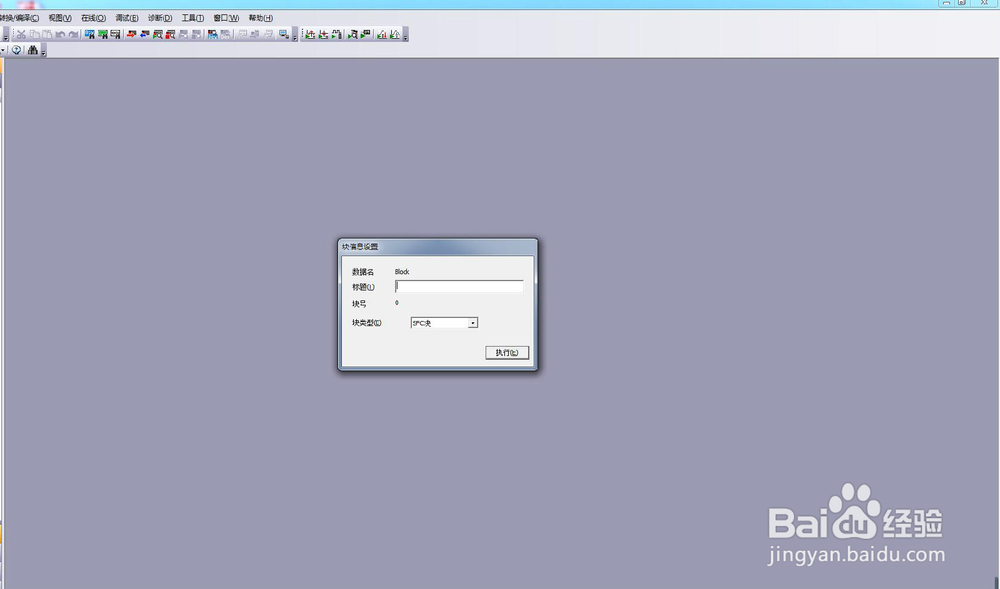

3、填写标题名 （例如：下料站工程）选择块类型，这里我们选择梯形图类型。

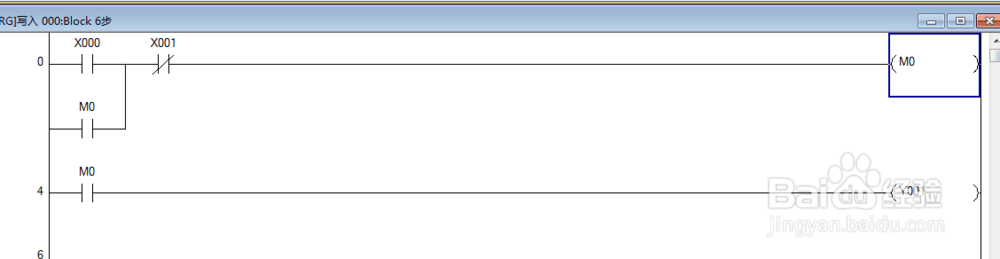

1、编辑程序:程序的要求为当X0得到一次信号后，Y1线圈将会一直得电，知道X1得到信号后，Y1线圈失电。下图为实例程序

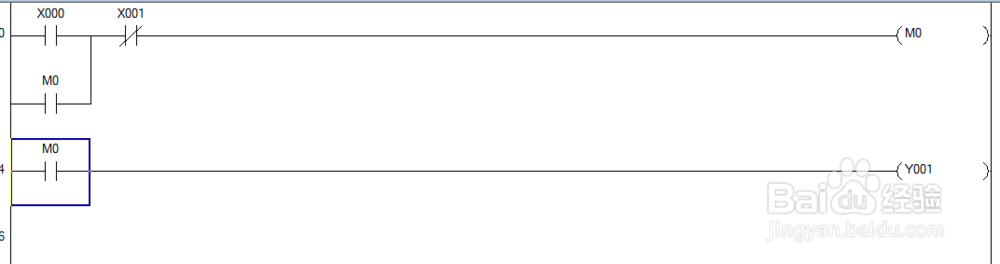

2、程序讲解：编写一个X0的常开触点，连接M0的线圈，在用M0的常开点控制Y1线圈得电，要保持Y1线圈一直得电的前提为M0的常开触点一直闭合。

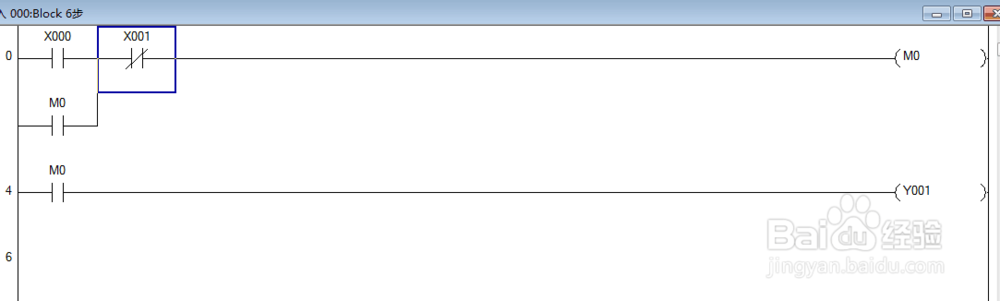

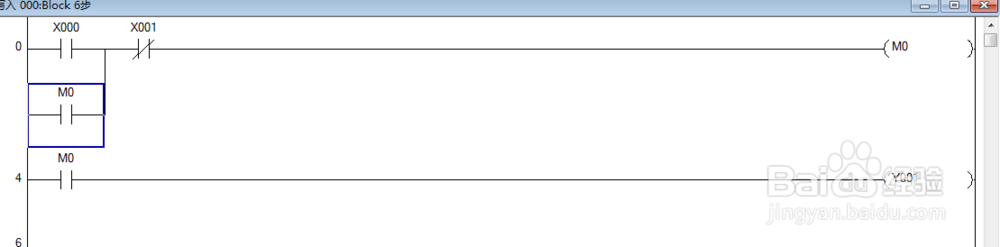

3、我们用M0的另一个常开触点，在M0线圈得电后保持住M0自己使M0线圈在X0低电平时保持一直得电，这样的编程方式为自保持程序。在自保持的程序中加入X1的常闭触点，当X1受到信号，常闭触点断开，使自保持程序无法保持住M0线圈一直得电，从Y1失电
