cad包装刀模视频教程

1、打开AUTOCAD2004软件

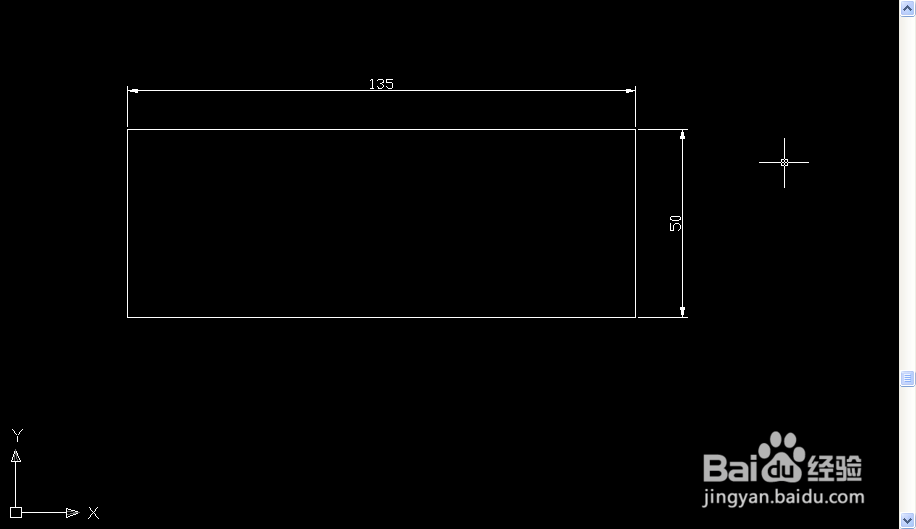

2、利用直线（快捷命令L)命令绘制包装盒的一个正面，正面的长度为135个单位，宽度为50个单位

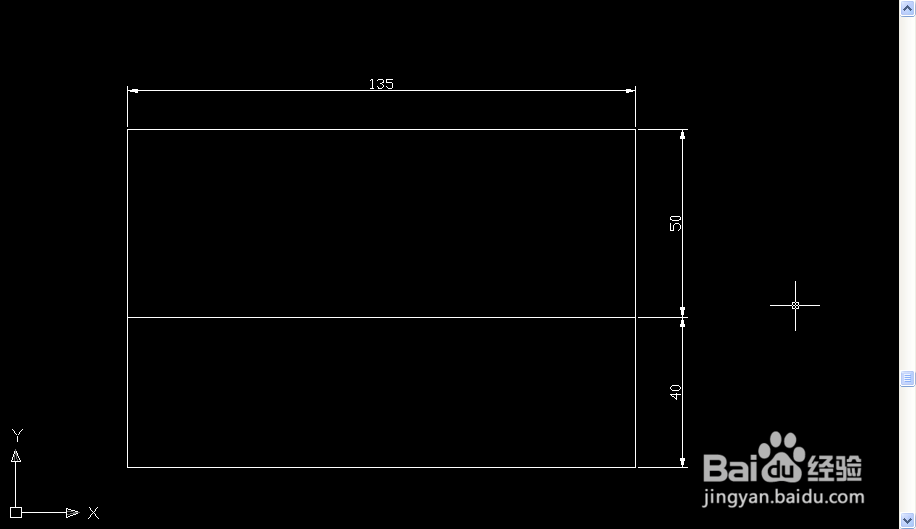

3、同样是利用直线命令，绘制包装盒的侧面，侧面的长度正面一样，宽度为40个单位

4、由于包装盒是呈四方形的，另外的两个面与已经绘制的面是对称的，所以利用复制命令（快捷方式：CO）生成图形

5、再利用直线命令绘制正面扣盖，扣盖位置应与侧面边长一致，但扣位需要较盖尺寸稍小一个单位

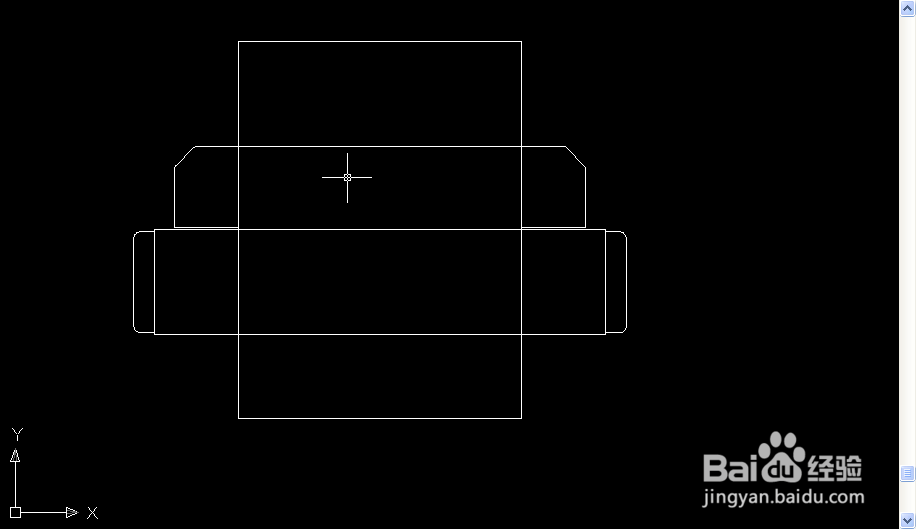

6、相同的步骤，绘制侧面的扣盖，由于侧面是有两个，需要再用到镜像（快捷方式：MI）命令绘制图形

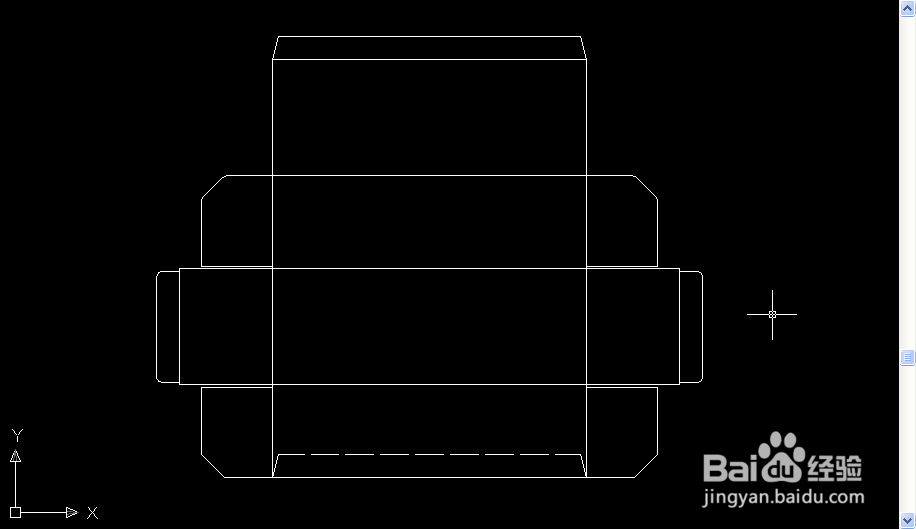

7、最后绘制粘合边，绘制完成后得到最后的效果图
