微间距LED大屏幕拼接显示系统设计方案

1、系统组成：根据本项目工程需求，本设计方案提供的LED大屏璨蜀锉鲦幕拼接显示系统包括拼接单元组合墙体、网络分布式处理器、大屏控制管理软件、专用线缆等，由以下部分组成。 本项目微间距LED拼接显示墙由ZHVW-120显示单元组成，采用7.68米（长）×2.16米（高）共16.5888平方米拼接规模；ZHVW-120单元屏尺寸：480mm(宽)×270mm(高)；.组合尺寸：7680mm×2160mm；整屏分辨率：6144×1728.屏体安装厚度：暂定700mm，实际厚度根据现场情况定制调整。.离地高度：暂定为800mm，实际高度根据用户现场确定。.底座有防倾倒装置，如果现场装修不具备条件，可拆除底座前后支架，最上层单元须和后墙固定。

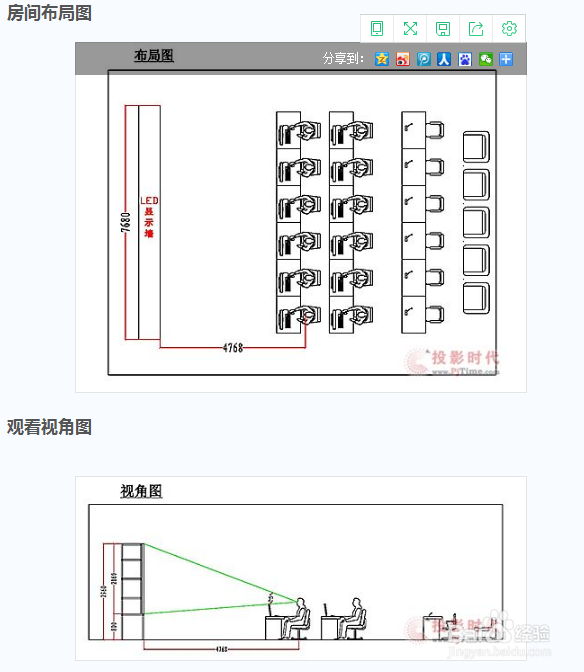

2、显示墙安装尺寸图

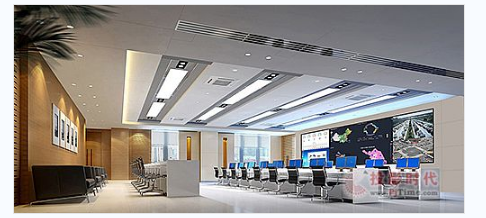

3、安装效果图
