在思科模拟器上怎样搭建“单臂路由”

1、首先打开一台思科模拟器，找出路由器一台，交换机一台，电脑两台。

2、将直通线把路由器和交换机连接起来，将直通线把交换机和两台电脑连接起来，路由器一端端口是f0/1,交换机是g1/1端口，交换机下连接两台计算机，分别用f0/1，f0/2端口。

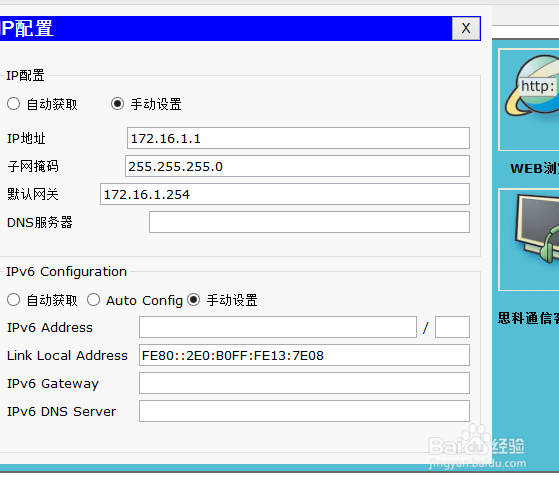

3、手动配置两台计算机的IP常挢傣捅地址，子网掩码，网关，而且分配到不同网段，计算机PC1是 172.16.1.1 255.255.255.0 网关是 172.16.1.254 ，PC2 是172.16.2.2 255.255.255.0 网关是172.16.2.254，设置好打开 交换机和路由器输入配置命令。。

4、在交换机上划分VLAN：S1(config)#vlan 2S1(config-vlan)#exitS1(config)#int f0/1S1(config-if)#switchport mode accessS1(config-if)#switchport access vlan 1S1(config-if)#int f0/2S1(config-if)#switchport mode accessS1(config-if)#switchport access vlan 2

5、把交换机以太网接口配置成Trunk 接口：S1(config)#int g1/1S1(config-if)#switch trunk encap dot1qS1(config-if)#switch mode trunk

6、在路由器的物理以太网接口下创建子接口，并定义封装类型：R1(config)#int f0/0R1(config-if)#no shutdownR1(config)垆杪屑丝#int f0/0.1R1(config-subif)#encapture dot1q 1 nativeR1 (config-subif)#ip address 172.16.1.254 255.255.255.0 （PC1的网关）R1(config)#int f0/0.2R1(config-subif)#encapture dot1q 2R1 (config-subif)#ip address 172.16.2.254 255.255.255.0 (pc2 的网关）

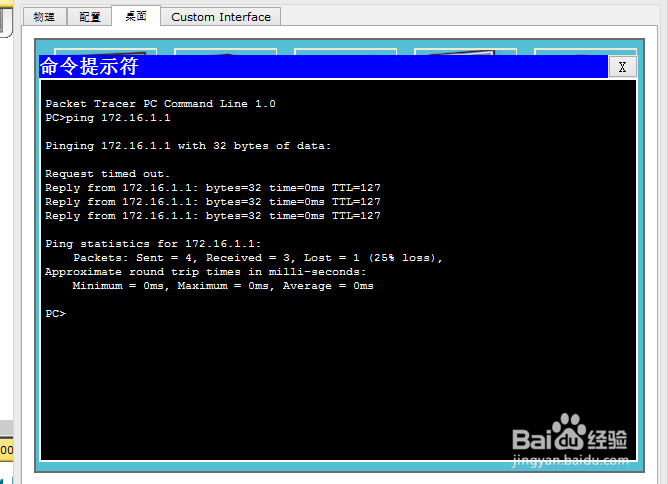

7、打开PC2命令提示符，假如是想ping PC1计算机，可以输入 ping 172.16.1.1。
