AI圆倒角插件Xtream Path系列（二）——使用1

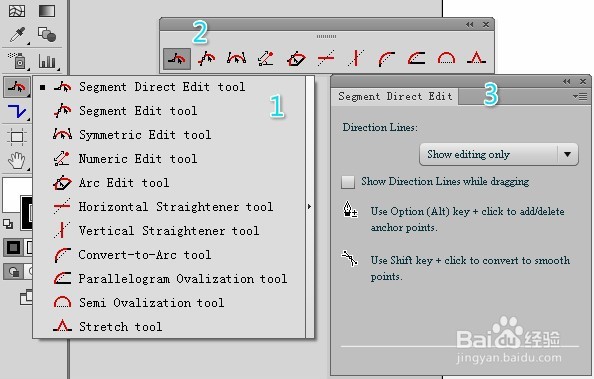

1、我们先来熟悉一下界面。在AI工具箱区域，鼠标点住“直线线段编辑工具”的图标2秒钟以上，出现1号面板上面列有该工具下的11个子工具。鼠标点击1号面板右侧的三角箭头，弹出2号面板，这是11个子工具的面板，可以直接点选使用。鼠标点击2号面板中的任意一个工具，弹出3号面板，这是对应该工具的参数面板。这个工具面板，可能含有参数，也可能仅仅是该工具的介绍。

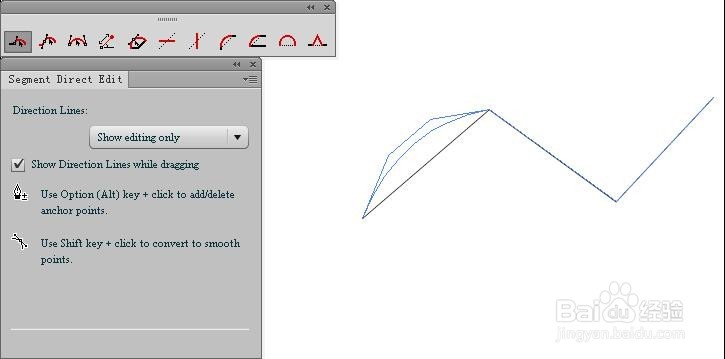

2、路径直接编辑工具（Segment Direct Edit tool）选中路径，再点选本工具，可以旅邯佤践进行以下几种操作：1、拖褶行毁犰拽路径直接编辑，用来直接编辑路径。2、拖拽锚点或手柄，这时相当于直接选取工具。3、按住SHIFT点击路径，将最近的角锚点转换为平滑锚点。4、按住ALT点击路径增加锚点，点击锚点减少锚点。弹出面板上，下拉框中可选择“不显示手柄/显示当前的手柄/显示所有手柄”，勾选/取消选择框可决定在拖拽时是否显示指示线，还有ALT和SHIFT按键功能的介绍。

3、线段编辑工具（Segment Edit）选中路径，再点选本工具，可以进行以下几种操作：1、拖拽路悄钸碌灵径直接编辑，用来直接编辑路径。2、拖拽锚点或手柄，这时相当于直接选取工具。拖拽手柄时，按住ALT可以将平滑锚点转变为角锚点。3、SHIFT点击路径，将附近的角锚点转换为平滑锚点。4、ALT点击路径增加锚点，点击锚点减少锚点。弹出面板参考“路径直接编辑工具”。TIP：“路径直接编辑工具”和“线段编辑工具”的区别？1、编辑角点连接的线段时，没有区别；2、编辑平滑点连接的线段时，“路径直接编辑工具”不改变相邻线段形状，“线段编辑工具”改变相邻线段形状以便更平滑。
