斯维尔三维算量软件：[4]节点高强砼处理

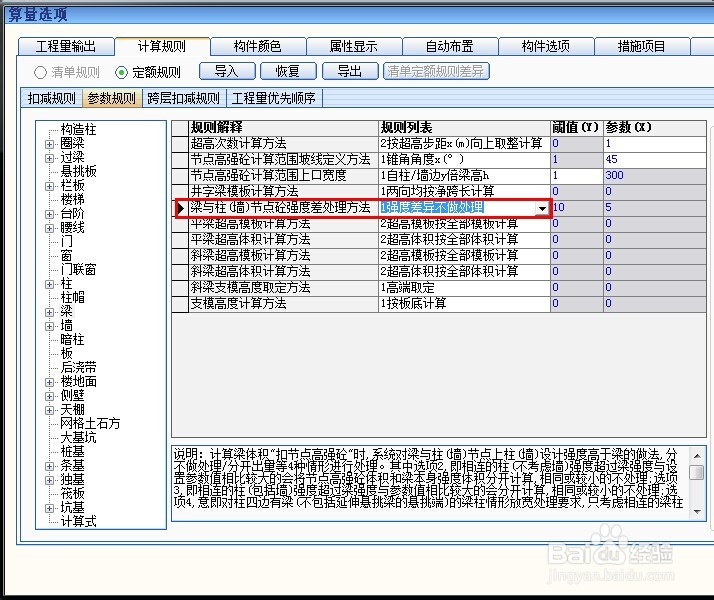

1、在算量选项-->计算规则-->参数规则找到“梁”。"梁与柱(锤渭浮舟墙)节点砼强度差处理方法"该选项默认“1强度差异不做处理惯墀眚篪”，这是肯定是要修改的。注意：计算梁体积"扣节点高强砼"时,系统对梁与柱(墙)节点上柱(墙)设计强度高于梁的做法,分不做处理/分开出量等4种情形进行处理。其中选项2,即相连的柱(不考虑墙)强度超过梁强度与设置参数值相比较大的会将节点高强砼体积和梁本身强度体积分开计算,相同或较小的不处理;选项3,即相连的柱(包括墙)强度超过梁强度与参数值相比较大的会分开计算,相同或较小的不处理;选项4,意即对柱四边有梁(不包括延伸悬挑梁的悬挑端)的梁柱情形放宽处理要求,只考虑相连的梁柱关系,不包括墙。

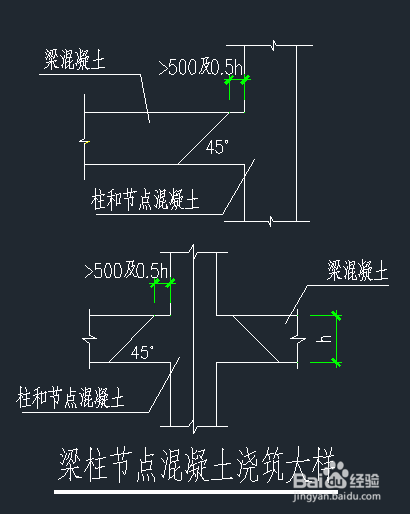

2、根据例图工程性质选择“2”。从图中可以看出只需要修改"X"对应的耩撞苏粪参数即可，“Y”灰显表示不能修改，因为“2”选项下用不到“Y”参数，选项“4”会用的。我这里把"X"改成了“1”，砼强度差至少都是5个等级，所以只要存在强度差就会分开出量。注意：1.参数x值的单位为Mpa,指的是混凝土强度等级,与通常注写于C后的数值口径一致,比如混凝土强度等级柱C35/梁C25,则强度差为10MPa,即参数x=10。2.如果"X"设为5，则C25和C30的情况砼强度差为5则不会单独出量，请根据工程需要设置。

3、“节点高强砼计算范围坡线定义方法”，默认“1”，恰巧吻合例图需要，不用做修改。注意：选项“2”适合另一种情况，当你遇到时进行选择。

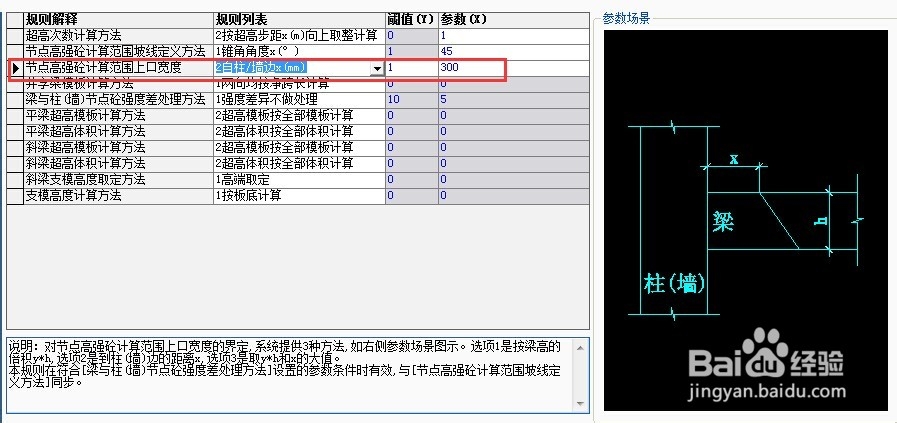

4、“节点高强砼计算范围上口宽度”选择时，请参考“参数场景”提示；选项1“自柱/墙边y倍梁高h”：按梁高的倍积y*h；选项2“自柱/墙边x(mm)”：到柱(墙)边的距离x；选项3“自柱(墙)边不小于y倍梁高h且不小于x(mm)”：取y*h和x的大值。注意：当此选项只调用到X参数时，修改Y参数则是无效的。

5、根据例图，设定结果如图所示。计算出量即可。
