Altium Designer如何实现等长线或者蛇形线设置

1、首先对需要走等长线建立一个类别，在PCB中建立分类，如图中步骤所示

2、接着进入类别界面后新建一个class设置，如图所示

3、选中新建的“New Class”,把需要等长设置的网络通过点击“>”加入类别中，然后依次把需要设置的网络全部加进来，如图所示

4、给类别重新命名为“DATA”，右击“New Class”，给类别命名后点击“Close”退出即可，如图所示

5、查看需要等长的网络，从网络的长度信息可以看到DATA4是最长的，如下图所示，（若界面左边没有找到，可通过点击右下角的PCB菜单进入）

6、进入设置，如下图所示（快捷键“T+R”），点击需要等长设置的网络，然后点击“Tab”

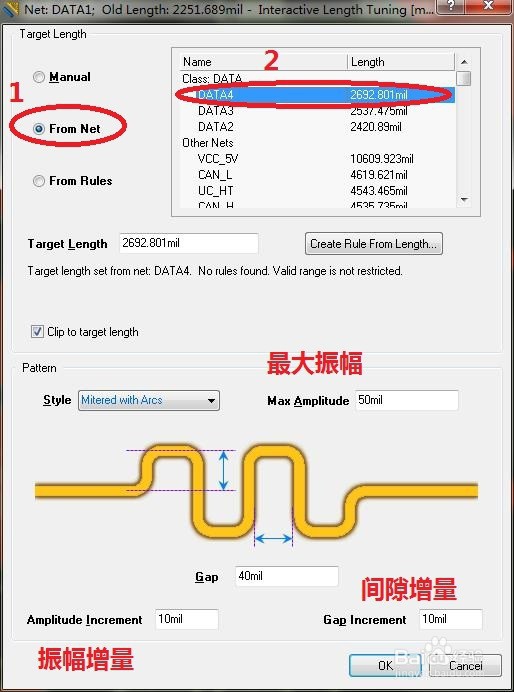

7、接着进入设置界面，按图中顺序选中即可，步骤2要选最长的网络，示例中选择DATA4,最后点击“OK”，当绿色满格时则表示线束达到等长，如下图所示

8、布蛇行线的快捷键控制：快捷键 :“ 1 ” 与 “ 2 ”，改变蛇行线的拐角与弧度。快捷键 :“ 3 ” 与 “ 4”改变蛇行线的宽度。快捷键： “ ,”与 “.”改变蛇行线的幅度。

9、最后，检查网络长度，快捷键“R+L”,查看输出报告，下图所示
