数字摇表进行绝缘电阻测量的注意事项

数字摇表是绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大情写硎霈规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能稳定，操作里钞逛狻简便。 数字摇表别称有数字兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表 HT2671F数字兆欧表在进行绝缘电阻测量的时候有哪些注意事项？

工具/原料

1、数字摇表自动释放电压功能。

2、USB接口数据传输。

3、数字摇表背光功能便于在阴暗光线下工作。

4、数字摇表条形图显示测量结果。

5、数字摇表高压提示符和红色警示灯。

6、数字摇表自动关机功能：当测量结束后15分钟如果不操作会自动关机，自动关机后按ON/OFF键1秒后方可开机。

7、18组数据存诸功能。

8、设定测试时间TIME功能：在指定时间15分钟内自动执行测量。

9、COMP测量（比较功能测量）。

9、PI测量（极化指数测量）。PI测量能在任意两点时间里，根据设定自动测量电阻比率。

10、误差极限：±（a%读数+字数），保证期一年。

11、环境温度：23±5℃

12、环境湿度：45～75%RH

操作注意：

1、*数字摇表在测量高电压时，要特别注意避免触电。

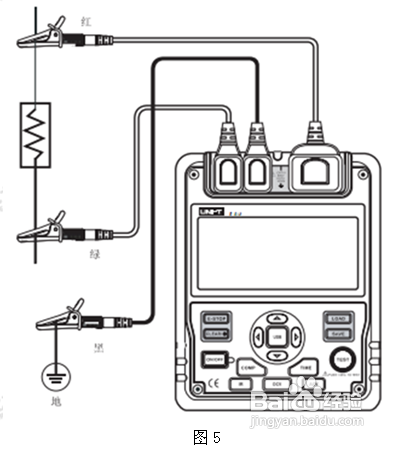

2、*数字摇表在完成所有的测量操作后，要断开测试线与被测电路的连接，并从仪器输入端拿掉测试帧霭绎郎线。7-2绝缘电阻测量（连接示意图见图5）

4、请勿在高压输出状态短路两个测试表笔或高压输出之后再去测量绝缘电阻，这种不当操作极易产生火花而引起火灾，还会损坏仪器本身。

5、操作注意:

6、*当500V测量电阻低于2MΩ、1000V测量电阻低于5MΩ、1500V测量电阻低于8怡觎现喾MΩ、2500V测量电阻低于10MΩ时，测量时不要超过10秒。按IR键滤鲇魍童设置到绝缘电阻测量档，无测试电压输出时，按▲和▼键选择测试电压500V/1000V/1500V/2500V中之一。

7、操作注意:

8、在测量绝缘电阻前，待测电路必须完全放电，并且与电源电路完全隔离。

9、将红测试线插入“LINE”输入端口，黑测试线插入“GUARD”输入端口,绿测试帧霭绎郎线插入“EARTH”输入端口。将红、黑鳄鱼夹接入被测电路，负极电压是从LINE端输出的。

10、选择以下绝缘电阻测量模式：

11、 连续测量：

12、按TIME键选择连续畲驶郜杏测量模式，在液晶屏上无定时器标志显示，此后按住TEST键1秒能够进行连续测量，输出绝缘电阻测试电压，测试红灯发亮，在液晶屏上高压提示符0.5s闪烁。在测试完以后，压下TEST键，关闭绝缘电阻测试电压，测试红灯灭且无高压提示符，在液晶屏上保持当前测量的绝缘电阻值。

13、定时器测量：

14、按TIME键选择定时器测量模式，在液晶屏显示“TIME1”和定时器标志符号,用“”和“”键设置时间（00：10～15：00,1分钟内以10秒步进，以后以30秒步进）,此后压下TEST键2秒能够进行定时器测量，在液晶屏上TIME1标志0.5s闪烁。当设定的时间到时自动结束测量，关闭绝缘电阻测试电压，并且在液晶屏上显示绝缘电阻值。4、比较功能测量：按COMP键选择比较功能测量模式，在液晶屏显示 “COMP”标志符号和电阻比较值，用“左”和“右”键可设置电阻比较值（10MΩ、20MΩ、30MΩ、40MΩ、50MΩ、60MΩ、70MΩ、80MΩ、90MΩ、100MΩ、200MΩ、300MΩ、400MΩ、500MΩ、600MΩ、700MΩ、800MΩ、900MΩ、1GΩ、2GΩ、3GΩ、4GΩ、5GΩ、6GΩ、7GΩ、8GΩ、9GΩ、10GΩ、20GΩ、30GΩ、40GΩ、50GΩ、60GΩ、70GΩ、80GΩ、90GΩ、100GΩ），此后压下TEST键2秒，当绝缘电阻值比电阻比较值小，在液晶屏显示“NG” 标志符号， 否则， 在液晶屏显示“GOOD”标志符号。
