导热系数综合测定仪产品使用介绍

1、开机操作规程：打开主机左侧底部盖板可见不锈钢水箱，打开水箱上盖加注防冻液25公斤（见下图）。接通检测仪电源，打开计算机，连接检测仪与计算机的通信线，向右旋转打开检测仪上的停止按钮， 等待2分钟，按下检测仪上的启动按钮，启动计算机。

2、测试操作规程开计算机，进入“联机”及“脱机”选择界面，如图1所示：图1：登录界面

3、如果需要做试验，则必须点击“联机”按钮。点击“联机”按钮或者“脱机”按钮后进入图2所示的界面，此时仪器正常工作，可进行下一步操作，则进入图2所示的系统主界面：图2 系统主界面

4、在材料导热系数测定过程中如果要查看曲线图，可选择“曲线”菜单中的某个菜单项，此菜单项会显示各个参量的数据曲线图，点击想查看的曲线图，则系统可进行曲线操作。如图3和图4所示：

5、第一步：在“输入”栏的下方选择测试点：测试点 冷板温度 热板温度 防护温度 备注1 15℃ 35℃ 35℃ 温差20℃2 20℃ 40℃ 40℃ 温差20℃3 25℃ 50℃ 50℃ 温差25℃4 30℃ 55℃ 55℃ 温差25℃5 35℃ 65℃ 65℃ 温差30℃系统默认测试点为第一点，既冷板温度15℃，热板温度35℃，防护温度35℃。

6、第二步：在“输入”栏的下方试件厚度框填入被测试件厚度，单位mm, 系统默认值26mm。设备的被测试件厚度范围10～40mm。要求两块被测试件的厚度相等，并且为同一批产品。否则可能造成导热系数的不确定或无法检测。

7、第三步：将两块被测试件放入检测箱内后，首先锁紧侧盖板，其次锁紧前盖板门，最后锁紧顶盖板，以保证试样箱保温良好注：被测试件要求，制作300X300mm试样两块，厚度<40mm，对于硬质材料试样，表面不平整度，应小于厚度的±2％。

8、第四步：点击仪器软件主界面的“开始测试”按钮，检测仪进入导热系数检测阶段。实时显示：导热系数检测是自动进行的，实时的显示时间、温度、计量功率等数据。

9、第五步：达到稳定时间：“稳定”的条件是检测的冷板温度、热板温度、防护温度均与设定的温度相等，从开始检测到达到稳定的时间，因喾丰洲搜检测点、环境温度的不同一般在1.5到3小时可以达到稳定。稳定时间：在温度稳定后开始以秒为单位记时，如果温度变化后再稳定将重新记时。当功率稳定后，导热系数也随之稳定（小数点后3位稳定，稳定时间在10000秒以上就可以确定导热系数。

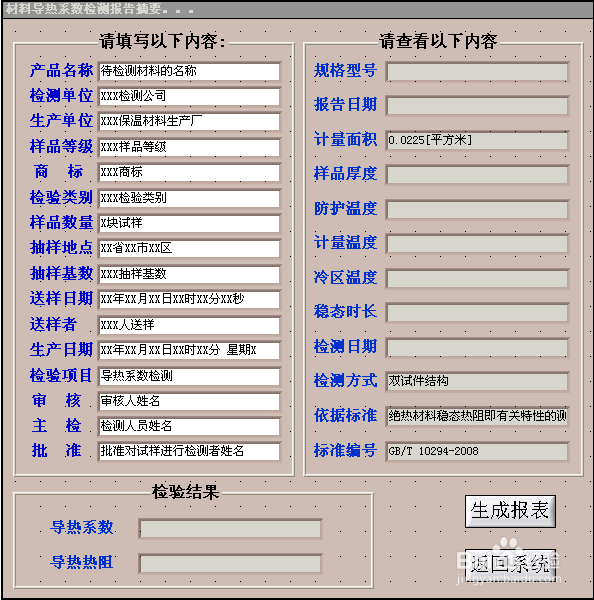

10、第六步：导热系数稳定后，点击“文件”菜单栏的 “报表”菜单项，软件会弹出报表摘要面板，显示如下界面：将相关内容填入输入框，然后，点击“生成报告”按钮即可生成以Word为基础的报告文档。

11、第七步：当试样检测平衡时间大于等于15000秒后，仪器将自动停止测试进程，并自动弹出报表摘要面板，您也可在检测进程的任何时间手动停止测试进程，方法为点击主机面的“停止测试”按钮，如果想取出试样，首先打开试样箱的顶盖板，然后打开试样箱的前盖板门，最后打开试样箱的侧盖板，将两块被测试件取出检测箱内后，关闭检测仪电源。
