SolidWorks如何通过自顶向下设计电脑机箱10

2025-04-19 16:19:05

1、在SolidWorks电脑机箱装配体环境中,右击主板支撑板零件,单击“打开零件”。

SolidWorks如何通过自顶向下设计电脑机箱10

2、在主板支撑板的零件环境中对主板支撑板进行细节设计。创建边线法兰,编辑法兰轮廓如图所示。

SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10

3、创建基准面并镜像边线法兰特征,如图所示。

SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10

4、在图示端面上绘制草图,并创建切除拉伸特征,如图所示。

SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10

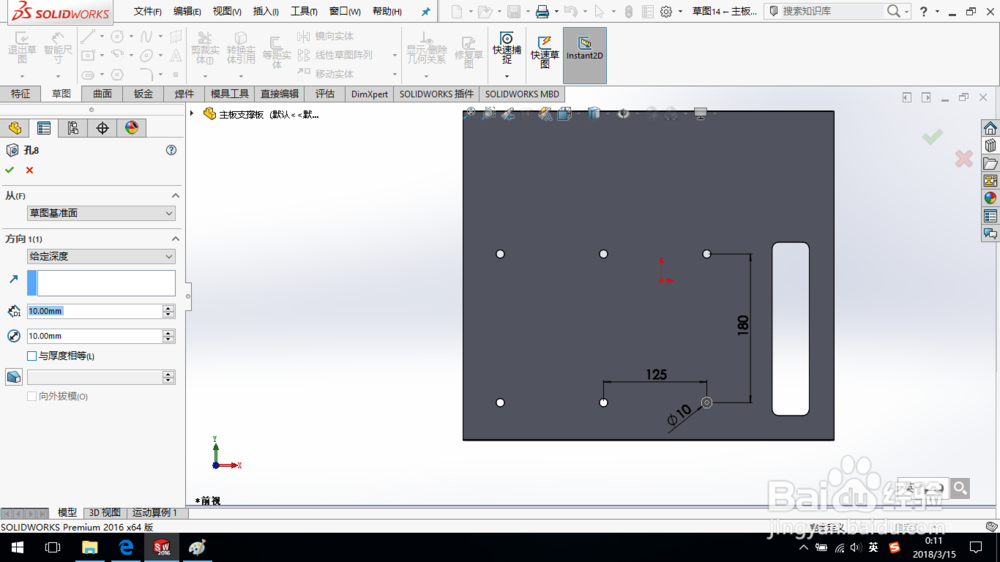

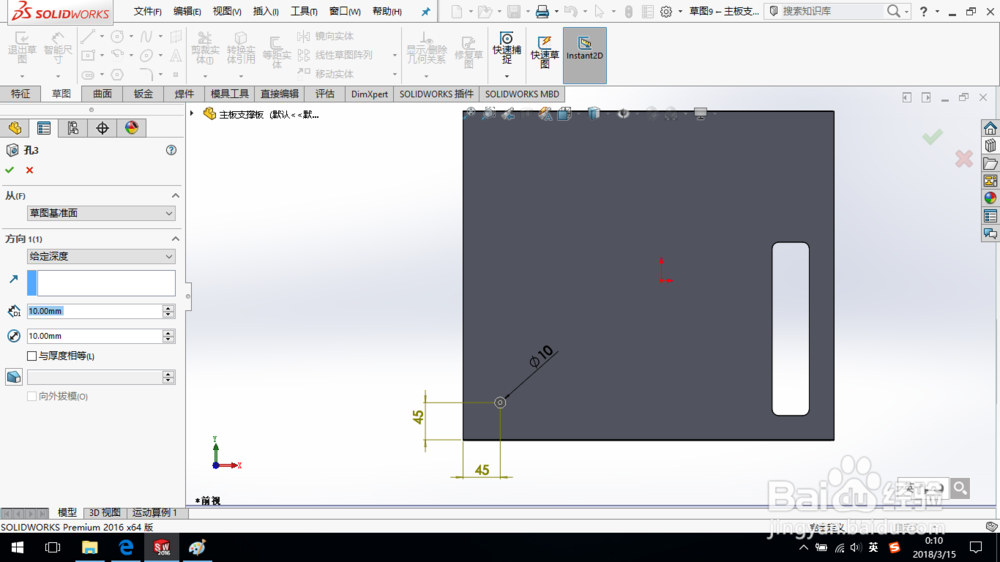

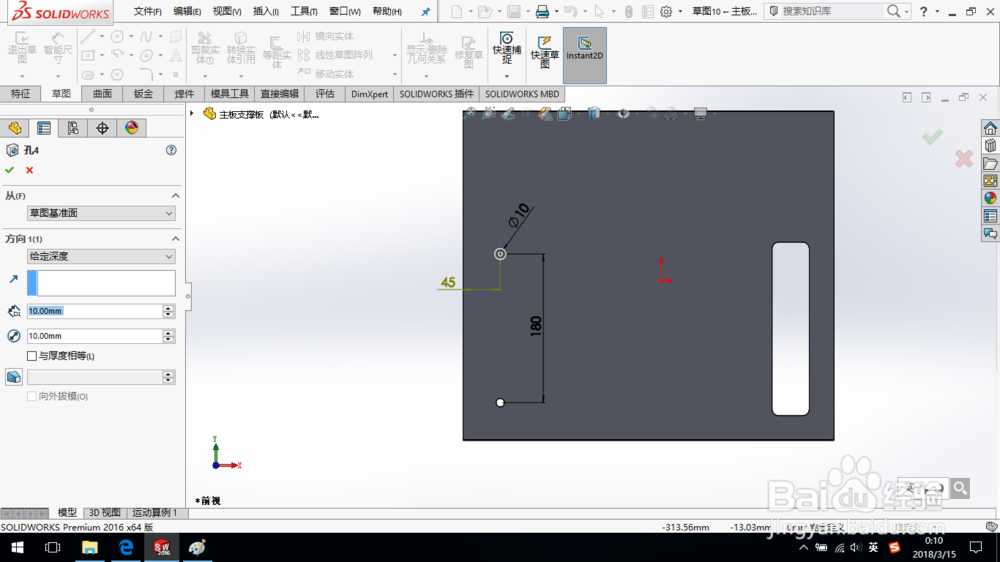

5、创建简单直孔,其尺寸关系如图所示。

SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10

6、创建拉伸切除特征,如图所示。

SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10

7、创建边线法兰特征,编辑法兰轮廓如图所示。

SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10

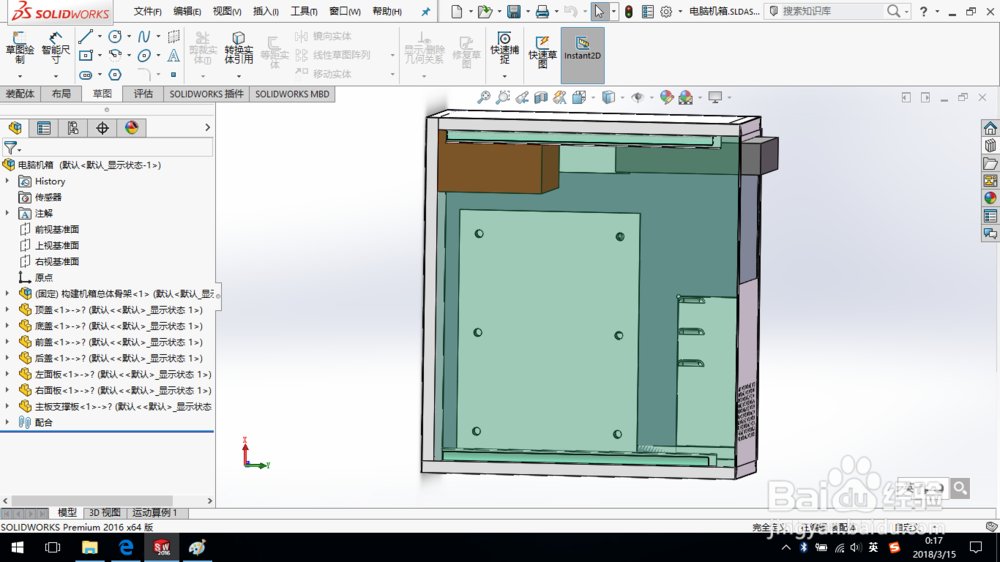

8、至此,完成主板支撑板的细节设计,保存零件模型。回到装配体环境,整个电脑机箱设计完成,保存装配体模型。

SolidWorks如何通过自顶向下设计电脑机箱10
SolidWorks如何通过自顶向下设计电脑机箱10
