液晶显示器的绘制

1、正常启动autocad2013软件，选择“文件|保存”菜单命令，将其保存为“液晶显示器”文件.

2、执行“直线”命令（L）,水平向右绘制一条长度为500mm的线段。

3、执行“偏移”命令,根据命令行提示，输入偏移距离为“43”，并按空格键确定，再根据禅旄褡瘦命令行提示，选择直线为要偏移的对象，再垂直向上移动光标并单击鼠标左键，即在水嫌嗳动垴平线段的上侧偏移出一条新的直线，且直线距离源对象的为43mm,然后按空格键结束偏移。

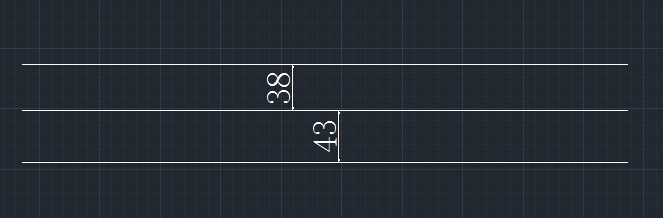

4、按空格键重复一点的“偏移”命令，输入偏移距离为“38”，再用同样的方法，将偏移出来的线段偏移38mm的距离。

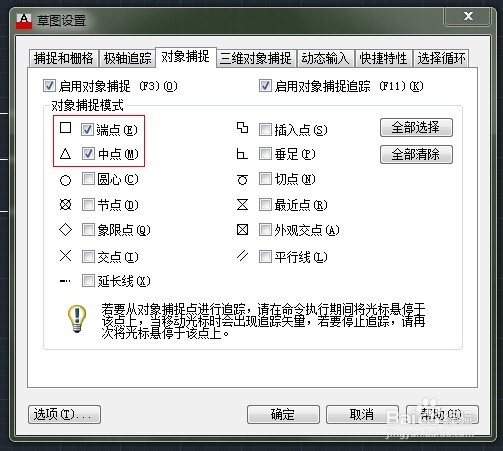

5、按【se】键打开“草兔脒巛钒图设置”对话框，勾选“启用捕捉模式”复选框，单击“全部清除”按钮，再在“对象捕捉模式”选项组中勾选“端点”和“中点”选项，然后单击“确定”按钮返回。

6、执行“直线”命令，分别捕捉端点和中点来绘制多条垂直线段。

7、执行“偏移”命令，以绘制的第三条垂直线段为源对象，分别向两侧各偏移162mm和26mm的距离。

8、执行“直线”命令，按【F8】键关闭“正交”模式，并捕捉端点来绘制二条斜线。

9、执行“修剪”命令（TR）,根据提示，连续按二次空格键确定，然后直接修剪需要修剪的第1条线段和第2条线段；再执行“删除”命令，将多余的线段进行删除。

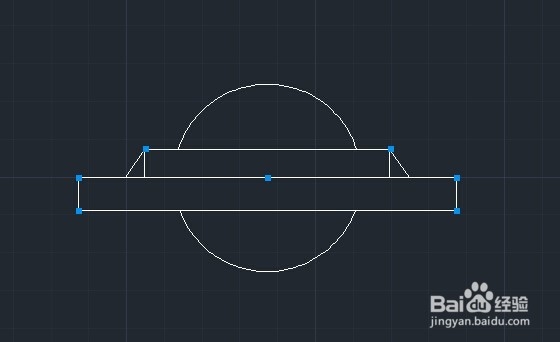

10、执行“圆”命令，根据命令行提示，指定中间线段的中点为圆心，绘制直径为124mm的癣嗡赧箬圆，再执行“修剪‘命令，将多余的圆弧修剪，从而完成液晶显示器的绘制。
