UG10.0练习三维建模二十四

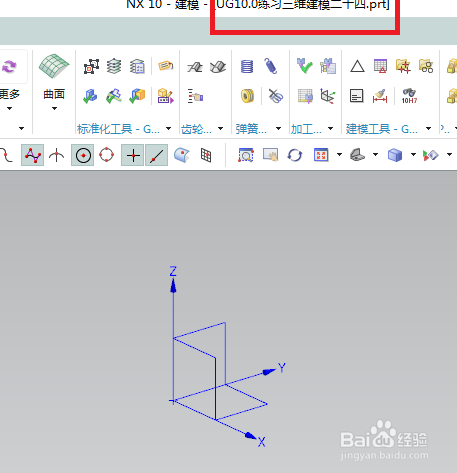

1、如下图所示，打开UG10.0软件，新建一个空白模型文件。另存为“”UG10.0练习三维建模二十四“”

2、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点，坐标原点，设置尺寸：42x55x30

3、如下图所示，点击工具栏中的边倒圆命令，点击两条长度30的边线，设置半径R10，点击“应用”

4、如下图所示，点击两条长度42的实体边线，设置半径R15，点击确定。

5、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量X轴，指定点：坐标-3,40,15，设置尺寸：直径30，高度48，布尔求和，点击确定

6、如下图所示，点击工具栏中的拉伸图标，点击实体中的红色平面，直接进入草图

7、如下图所示，激活矩形，画一个矩形，激活快速尺寸命令，标注尺寸：20、12、6，点击完成，退出草图

8、如下图所示，回到拉伸对话框，设置限制：0开始，60结束，布尔求差，点击确定。

9、如下图所示，点击工具栏中的孔图标，点击两个半圆的圆心，设置形状为简单孔，直径8，深度50，点击“应用”

10、如下图所示，指定点，圆柱端面的圆心点，设置直径18，点击确定

11、如下图所示，隐藏基准坐标系，显示为着色，————至此，三维实体建模完成，本次练习结束。
