Creo合并功能详解教程

1、打开曲面模型，首先要进行的图示倒U形面和弧面的合并，理解基本的曲面合并方式。

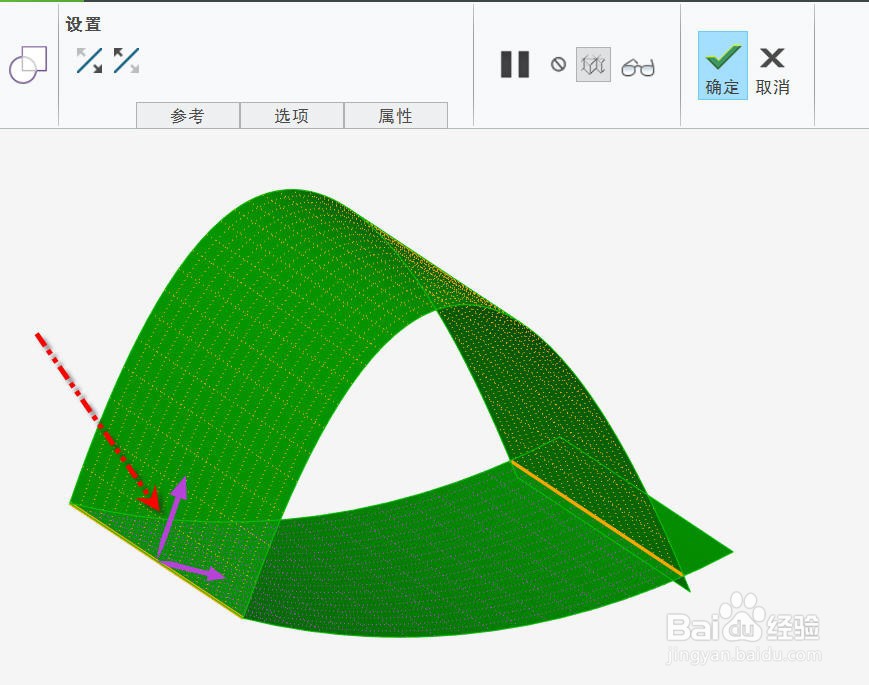

2、要激活【合并】功能，首先需要先选择要旅邯佤践进行合并的两个面组。如图，先选择U形面，按住CTRL键选择弧面，然后在【模型】选项卡中点击已经激活的【合并】，打开【合并】操控面板，图形区两个曲面相交处会显示合并的箭头

3、箭头表示曲面合并后将要保留的一侧，同时曲面表面会显示网格线。点击操控面板上的两个【反向】按钮可以分别对两个曲面的保留方向进行切换。

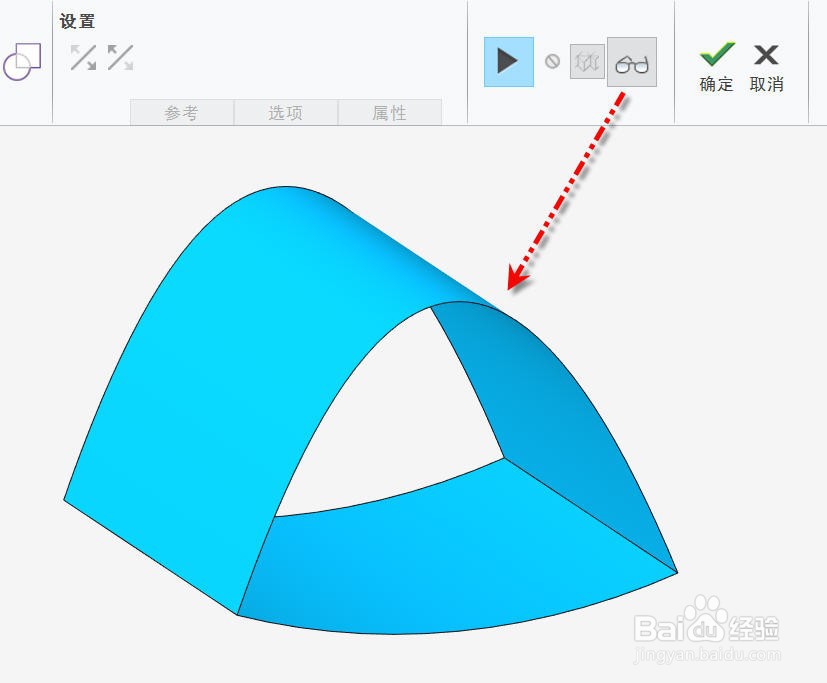

4、切换到下图所示状态，然后点击【预览】按钮便可看到曲面合并后的效果。

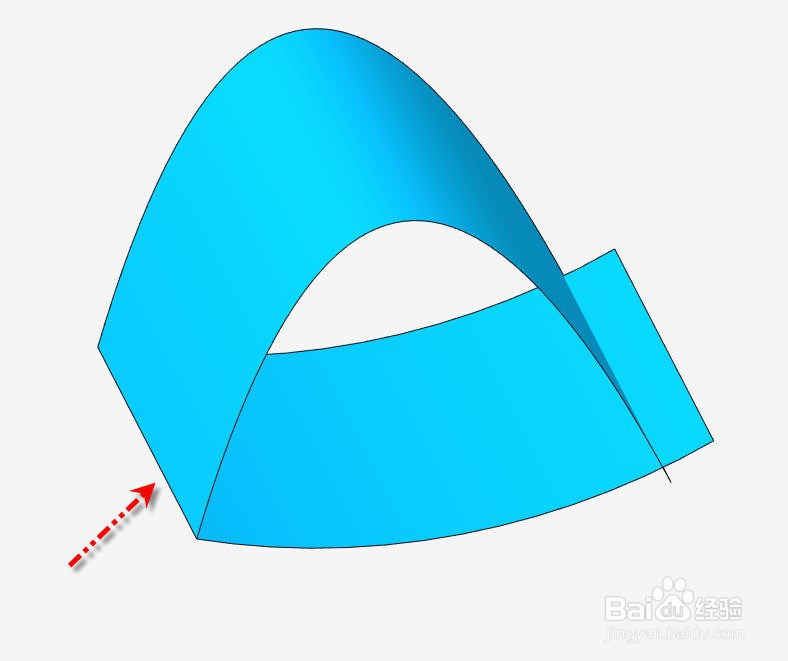

5、上面是两个曲面等宽的状况下合并的结果，下面再来看下两个曲面不等宽情况下的合并结果。把弧面宽度改成40，得到如下图所示两个不等宽曲面

6、选择两个曲面进行合并，如下图所示保留方向设置，点击【预览】得到的结果如下。

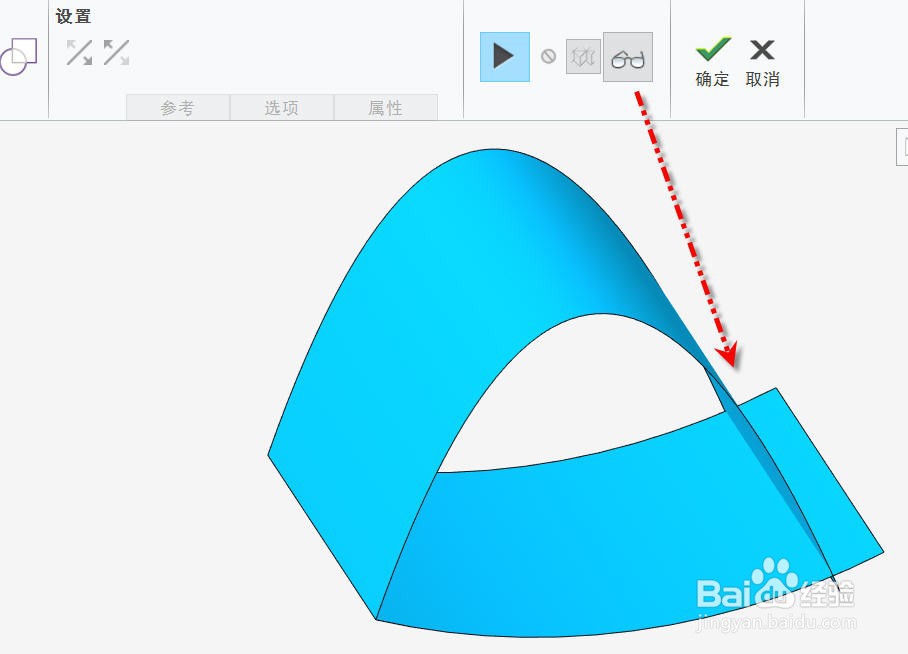

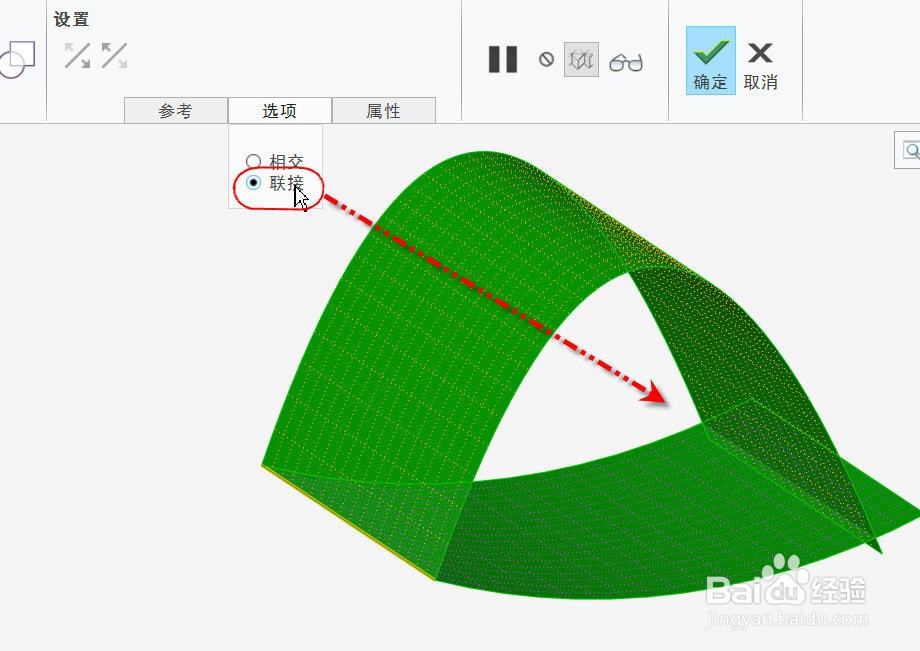

7、切换两个曲面的保留方向，预览后得到如图所示。
